高度なLinuxネットワーク設定・NICボンディングと障害切り分け【201試験 主題2.03】

公開
,
LinuC Level 2 第04回 主題2.03 高度なネットワーク管理



エンタープライズLinuxサーバーにおいて、安定した通信インフラの構築と迅速なトラブルシューティング能力は、インフラエンジニアに不可欠な基本スキルです。LinuCレベル2(201試験)の主題2.03「ネットワーク構成とトラブルシューティング」では、NetworkManagernmcli)を用いた恒久的なネットワーク設定から、複数のNICを束ねるボンディングやチーミングによる冗長化、VLANやブリッジの設計、そしてsstcpdumpを活用した障害解析まで、幅広い領域が出題されます。

特に記述式問題(コマ問)では、従来の非推奨コマンド(ifconfignetstatroute)から最新のiproute2系ツール(ipss)への構文移行や、nmcli特有のオブジェクト指向的なコマンド体系(connectiondeviceの区別、プロパティ変更構文)が頻出します。本記事では、AlmaLinux 9の実機検証ログに基づき、ネットワーク設定の確実な手順と障害切り分けの論理的アプローチを解説します。

検証環境
  • ホスト名: linuc-node01 (192.168.2.138)
  • OS: AlmaLinux 9.8 (x86_64)
  • カーネル: 5.14.0-570.el9.x86_64
  • 主要ツール: NetworkManager 1.48 (nmcli) / iproute2 6.2 (ip, ss) / tcpdump 4.99
本記事の学習スコープと位置づけ
公式試験の必須出題範囲 主題2.03.1〜2.03.3(基本ネットワーク構成・nmcli・NICボンディング・VLAN・tcpdump・ss・ネットワーク障害切り分け)
現場で役立つ実務拡張 NetworkManager CLI(nmcli)による非対話型スクリプティング自動化、チーミング(Team)とのアーキテクチャ比較
目次
  1. 1. NetworkManagerと基本ネットワーク設定(nmcli vs ipコマンド)
    1. 1.1 nmcliによる接続(Connection)とデバイス(Device)の概念
    2. 1.2 静的IPアドレス・デフォルトゲートウェイ・DNSの設定手順
    3. 1.3 ipコマンドによる一時的なインターフェース・ルート操作
  2. 2. NICボンディング(Bonding)とチーミング(Teaming)による冗長化
    1. 2.1 ボンディングモードの特性と選定基準
    2. 2.2 nmcliによるボンディングインターフェースの構築手順
    3. 2.3 /proc/net/bonding/bond0 による稼働状態とフェイルオーバー監視
    4. 2.4 チーミング(teamd)との違いと runner 設定
  3. 3. VLAN(仮想LAN)とネットワークブリッジの構築
    1. 3.1 IEEE 802.1Q VLANの仕組みとnmcliでのVLAN作成
    2. 3.2 Linuxブリッジ(bridge)の役割と仮想化環境での用途
  4. 4. ルーティングテーブルの管理と名前解決の仕組み
    1. 4.1 静的ルーティングの追加とポリシーベースルーティング
    2. 4.2 /etc/resolv.conf と systemd-resolved による名前解決管理
  5. 5. ネットワーク障害切り分けツールとパケット解析
    1. 5.1 ソケット統計の把握(netstat vs ssコマンドのオプション対比)
    2. 5.2 疎通・経路調査(ping, traceroute, tracepath, mtr)
    3. 5.3 tcpdumpによるパケットキャプチャとフィルタリング構文
  6. 6. LinuC 201試験(主題2.03)重要ポイント総整理
    1. 6.1 記述式(コマ問)頻出コマンド・オプション一覧
    2. 6.2 混同しやすいコマンド構文と設定パス
  7. 7. まとめ:ネットワークはレイヤーごとの切り分け思考が鍵となる

1. NetworkManagerと基本ネットワーク設定(nmcli vs ipコマンド)

RHEL系Linuxにおける標準ネットワーク管理デーモンがNetworkManagerです。CUI環境では、nmcli(NetworkManager Command Line Interface)を用いてすべての設定と状態監視を行います。

1.1 nmcliによる接続(Connection)とデバイス(Device)の概念

nmcliを理解するうえで最も重要なのは、「デバイス(Device)」と「接続(Connection)」の分離設計です。

  • デバイス(Device): eth0ens192など、カーネルが認識している物理的・仮想的なネットワークインターフェース実体。
  • 接続(Connection): IPアドレス、サブネットマスク、ゲートウェイ、DNS設定などをまとめた設定プロファイル。1つのデバイスに対して複数の接続プロファイルを作成できますが、同時にアクティブにできる接続は1デバイスにつき1つです。

実機でそれぞれの状態を確認します。

bash – nmcli によるデバイスと接続の一覧確認
# デバイス状態の確認
$ nmcli device status
DEVICE  TYPE      STATE            CONNECTION
eth0    ethernet  接続済み         eth0
lo      loopback  接続済み (外部)  lo

# 接続プロファイル一覧の確認
$ nmcli connection show
NAME  UUID                                  TYPE      DEVICE
eth0  8ac2d224-7d57-3454-9580-98e907fec0b0  ethernet  eth0
lo    31e6a9b2-9706-46a8-91f5-2d5d54dfeb50  loopback  lo

1.2 静的IPアドレス・デフォルトゲートウェイ・DNSの設定手順

サーバー用途では、DHCPではなく固定IPアドレス(静的設定)を付与するのが基本です。nmcli connection modifyコマンドを用いて設定プロファイルを書き換えます。

bash – 静的IPアドレスとDNSの恒久設定
# IPアドレス、サブネット、ゲートウェイの設定
$ sudo nmcli con mod eth0 ipv4.addresses 192.168.2.138/24
$ sudo nmcli con mod eth0 ipv4.gateway 192.168.2.1

# DNSサーバーの設定(複数指定時はスペース区切り)
$ sudo nmcli con mod eth0 ipv4.dns "192.168.2.1 8.8.8.8"

# 割当方式を静的(manual)に変更
$ sudo nmcli con mod eth0 ipv4.method manual

# 設定をインターフェースへ再反映
$ sudo nmcli con up eth0
接続が正常にアクティベートされました (D-Bus アクティブパス: /org/freedesktop/NetworkManager/ActiveConnection/1)
試験で狙われる重要ポイント:nmcli mod と con up の関係

nmcli con modを実行しただけでは、設定ファイル(/etc/NetworkManager/system-connections/*.nmconnection)が更新されるのみで、稼働中のインターフェースには即座に反映されません。変更を即座に適用するには、必ずnmcli con up <接続名>を実行する必要があります。

1.3 ipコマンドによる一時的なインターフェース・ルート操作

一時的な検証やトラブル対応時、設定ファイルに保存せずメモリ上だけで即座にIP変更を行う場合はipコマンド(iproute2スイート)を使用します。再起動やNetworkManagerの再起動でリセットされます。

bash – ip コマンドによる一時設定と確認
# IPアドレスの一覧確認(短縮形)
$ ip -br addr show
lo               UNKNOWN        127.0.0.1/8
eth0             UP             192.168.2.138/24

# セカンダリIPアドレスの一時追加
$ sudo ip addr add 192.168.2.200/24 dev eth0

# 一時追加したIPアドレスの削除
$ sudo ip addr del 192.168.2.200/24 dev eth0

# インターフェースのリンクダウン / リンクアップ
$ sudo ip link set dev eth0 down
$ sudo ip link set dev eth0 up

2. NICボンディング(Bonding)とチーミング(Teaming)による冗長化

サーバーのネットワーク信頼性を高めるために、複数の物理NICを論理的に1本のインターフェースとして集約する技術がボンディング(Bonding)です。高負荷環境での帯域拡張や、LANケーブル・スイッチ障害時のフェイルオーバーを実現します。

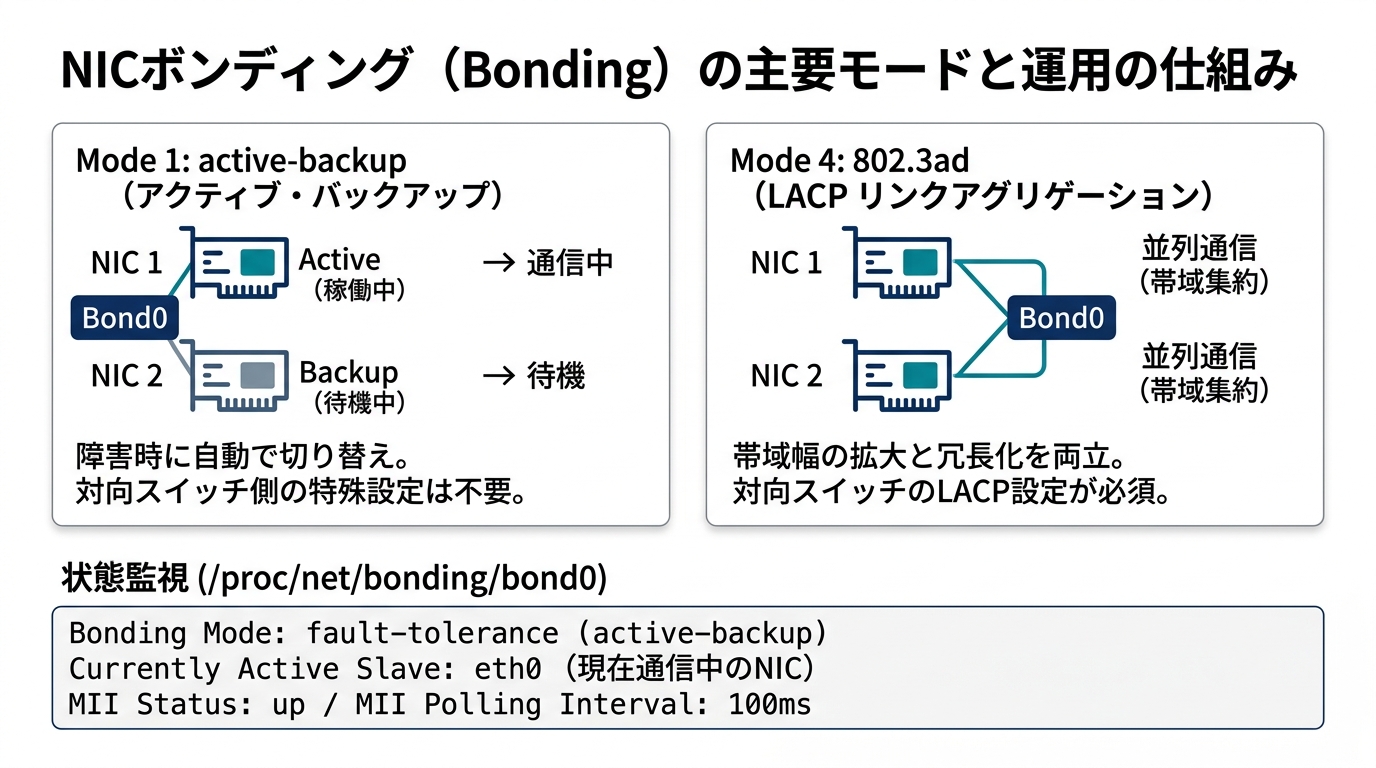

NICボンディング(Bonding)の主要モードと運用の仕組み(Active-Backupと802.3ad LACPの比較)
図1:NICボンディング(Bonding)の主要モードと運用の仕組み

2.1 ボンディングモードの特性と選定基準

Linuxのボンディングドライバには、0から6までの7つのモードが存在します。試験対策としては、特に以下のモードの特徴を対比して理解することが重要です。

モード番号 モード名 動作概要 対向スイッチ側の設定
mode 0 balance-rr ラウンドロビン方式。各パケットを順次異なるNICから送信(帯域拡大・耐障害性) 静的トランキング(EtherChannel等)が必要
mode 1 active-backup 1台のみが稼働し他方は待機。稼働側故障時に瞬時に待機側へ切り替え(耐障害性) 設定不要(通常のアクセスポートで動作可能)
mode 2 balance-xor MACアドレス等のハッシュに基づき送信先ごとにNICを固定分散(帯域拡大・耐障害性) 静的トランキングが必要
mode 4 802.3ad (LACP) IEEE 802.3ad動的リンクアグリゲーション。制御プロトコル(LACP)を用いて自動集約 LACP設定が必須
mode 5 balance-tlb 送信負荷分散(Adaptive Transmit Load Balancing)。送信のみ各NICへ分散、受信は特定NIC 設定不要
mode 6 balance-alb 適応負荷分散(Adaptive Load Balancing)。ARPネゴシエーションを用いて送受信双方を分散 設定不要

2.2 nmcliによるボンディングインターフェースの構築手順

nmcliでボンディングを構築する際は、「ボンディング親(Master)接続の作成」と「子(Slave / Port)接続の追加」という2段階で設定します。

bash – nmcli による bond0 の作成とポート設定
# 1. ボンディング親接続の作成(mode=active-backup, リンク監視周期100ms)
$ sudo nmcli con add type bond con-name bond0 ifname bond0 \
    bond.options "mode=active-backup,miimon=100"
接続 'bond0' (98b5a502-88c3-4a55-8b07-3f44ec8f2d45) が正常に追加されました。

# 2. 静的IPアドレスを bond0 に設定
$ sudo nmcli con mod bond0 ipv4.addresses 192.168.2.150/24
$ sudo nmcli con mod bond0 ipv4.method manual

# 3. 物理NIC(eth1, eth2)を bond0 のスレーブとして登録
$ sudo nmcli con add type ethernet con-name bond0-port1 ifname eth1 master bond0
$ sudo nmcli con add type ethernet con-name bond0-port2 ifname eth2 master bond0

# 4. ボンディング親を有効化
$ sudo nmcli con up bond0
$ sudo nmcli con up bond0-port1
$ sudo nmcli con up bond0-port2

2.3 /proc/net/bonding/bond0 による稼働状態とフェイルオーバー監視

ボンディングが正常に動作しているか確認するには、カーネルが提供する/proc/net/bonding/<アレイ名>を直接参照します。

bash – /proc/net/bonding/bond0 の状態確認
$ cat /proc/net/bonding/bond0
Ethernet Channel Bonding Driver: v5.14.0-687.42.1.el9_8.x86_64

Bonding Mode: fault-tolerance (active-backup)
Primary Slave: None
Currently Active Slave: eth1
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0

Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0

Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0

Currently Active Slaveに現在パケット送受信を担っている物理NIC名(eth1)が表示され、MII Status: upでリンクが確立していることが分かります。eth1のリンクが切断されると、即座にeth2がActiveへと昇格します。

2.4 チーミング(teamd)との違いと runner 設定

ボンディングドライバがすべてカーネル空間で動作するのに対し、チーミング(Teaming)はユーザ空間の管理デーモンteamdとカーネルのteamドライバが協調して動作する後発アーキテクチャです。

動作モードは「runner」と呼ばれ、JSON形式のテキストで柔軟にポリシーを記述できる点が特徴です。主要なrunner名として、roundrobinactivebackuploadbalancelacpがあります。

bash – nmcli によるチームインターフェース作成
# team0 の作成(runner に activebackup を指定)
$ sudo nmcli con add type team con-name team0 ifname team0 \
    team.runner activebackup

# ポートの追加
$ sudo nmcli con add type ethernet con-name team0-port1 ifname eth1 master team0
$ sudo nmcli con add type ethernet con-name team0-port2 ifname eth2 master team0

# チーム状態の確認コマンド
$ sudo teamdctl team0 state

3. VLAN(仮想LAN)とネットワークブリッジの構築

仮想化基盤や物理インフラのマルチテナント化において、ネットワークを論理的に分離・結合する技術がVLANブリッジです。

3.1 IEEE 802.1Q VLANの仕組みとnmcliでのVLAN作成

IEEE 802.1Q規格に基づく**タグVLAN(Tagging VLAN)**では、イーサネットフレームヘッダ内に12ビットの「VLAN ID(VID: 1〜4094)」を付与することで、同一の物理スイッチ・ケーブル上で複数の論理ネットワークを混在通信させます。

bash – nmcli による VLAN インターフェース作成
# eth0 上に VLAN ID 100 のインターフェースを作成
$ sudo nmcli con add type vlan con-name vlan100 dev eth0 id 100 \
    ipv4.addresses 10.0.100.10/24 ipv4.method manual

# 作成されたデバイスの確認(eth0.100 という名称で登録される)
$ ip -br link show eth0.100
eth0.100@eth0    UP             52:54:00:12:34:56 <BROADCAST,MULTICAST,UP,LOWER_UP>

3.2 Linuxブリッジ(bridge)の役割と仮想化環境での用途

Linuxブリッジ(Bridge)は、ホスト内部に構築される仮想的なレイヤー2スイッチです。KVM仮想マシンの仮想NIC(vnet)やコンテナの仮想イーサネット(veth)を物理NICと橋渡しし、外部ネットワークと直接L2通信させるために多用されます。

bash – nmcli によるブリッジインターフェース作成
# ブリッジ親 br0 の作成
$ sudo nmcli con add type bridge con-name br0 ifname br0 \
    ipv4.addresses 192.168.2.138/24 ipv4.gateway 192.168.2.1 \
    ipv4.dns 192.168.2.1 ipv4.method manual

# 物理NIC(eth0)をブリッジのメンバーポートとして登録
$ sudo nmcli con add type ethernet con-name br0-port1 ifname eth0 master br0

# ブリッジの状態確認(bridge コマンド)
$ bridge link show

4. ルーティングテーブルの管理と名前解決の仕組み

パケットが正しい宛先へ到達するためには、カーネルのルーティングテーブルが正確に維持されている必要があります。また、ホスト名からIPアドレスを引く名前解決(DNSリゾルバ)の設定もネットワーク運用の要です。

4.1 静的ルーティングの追加とポリシーベースルーティング

標準のデフォルトゲートウェイとは異なるサブネット(拠点間VPNや管理セグメントなど)へパケットを転送する場合、静的ルート(Static Route)を追加します。一時的な設定はip route、恒久的な設定はnmcliで行います。

bash – ルーティングテーブルの確認と静的ルートの追加
# 現在のルーティングテーブルの確認
$ ip route show
default via 192.168.2.1 dev eth0 proto static metric 100
192.168.2.0/24 dev eth0 proto kernel scope link src 192.168.2.138 metric 100

# ip コマンドによる一時的な静的ルート追加(10.10.0.0/16 を 192.168.2.254 経由)
$ sudo ip route add 10.10.0.0/16 via 192.168.2.254 dev eth0

# nmcli による恒久的な静的ルート追加
$ sudo nmcli con mod eth0 +ipv4.routes "10.10.0.0/16 192.168.2.254"
$ sudo nmcli con up eth0

metric(メトリック)値は、宛先への優先度を示します。複数のルートが存在する場合、メトリック値が最も小さいルートが最優先で採用されます。

4.2 /etc/resolv.conf と systemd-resolved による名前解決管理

名前解決の設定は、伝統的には設定ファイル/etc/resolv.confにDNSサーバーのアドレス(nameserver 192.168.2.1)を直接記述していました。現代のsystemd採用ディストリビューションでは、systemd-resolvedデーモンがローカルスタブリゾルバ(127.0.0.53)として動作し、キャッシュやDNSSEC検証を担う環境も増えています。

bash – 名前解決状態の確認
# /etc/resolv.conf の内容確認
$ cat /etc/resolv.conf
# Generated by NetworkManager
nameserver 192.168.2.1
search localdomain

# systemd-resolved 稼働環境でのリゾルバ確認
$ resolvectl status

5. ネットワーク障害切り分けツールとパケット解析

通信不能やパケット遅延が発生した際、闇雲に設定変更を試みるのではなく、OSI参照モデルの各レイヤー(物理 ➔ ネットワーク ➔ トランスポート ➔ アプリケーション)に沿って論理的に切り分けを行うことがトラブルシューティングの鉄則です。

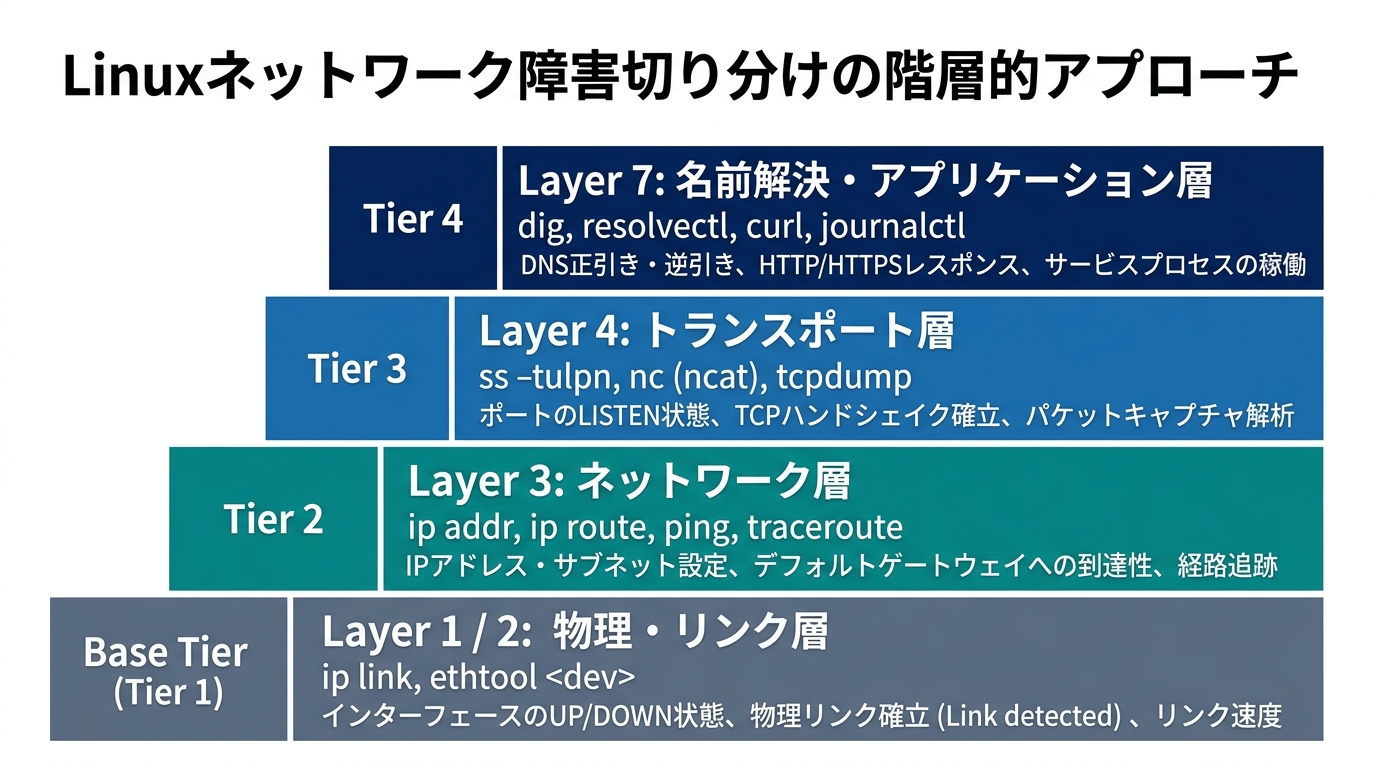

Linuxネットワーク障害切り分けの階層的アプローチ(レイヤー1からレイヤー7までの調査ツールと確認事項)
図2:Linuxネットワーク障害切り分けの階層的アプローチ

5.1 ソケット統計の把握(netstat vs ssコマンドのオプション対比)

「ポートが開いているか」「どのプロセスがリッスンしているか」を調査する際、従来はnetstatが使われていましたが、現在はカーネル空間のソケット情報を高速・軽量に取得できるss(Socket Statistics)コマンドが標準です。主要なオプションはnetstatと共通しています。

bash – ss -tulpn によるリッスンポートの調査
$ sudo ss -tulpn
Netid State  Recv-Q Send-Q Local Address:Port  Peer Address:PortProcess
udp   UNCONN 0      0          127.0.0.1:323        0.0.0.0:*    users:(("chronyd",pid=681,fd=5))
tcp   LISTEN 0      128          0.0.0.0:22         0.0.0.0:*    users:(("sshd",pid=712,fd=3))
tcp   LISTEN 0      128             [::]:22            [::]:*    users:(("sshd",pid=712,fd=4))
オプション 対象・機能 実務・試験での要点
-t TCPソケット TCPプロトコルに限定して表示
-u UDPソケット UDPプロトコルに限定して表示
-l リッスン状態(LISTEN) 接続待ち受け中のポートのみを表示
-p プロセス情報 リッスンしているプロセス名とPIDを表示(root権限が必要)
-n 名前解決の無効化 ポート番号やIPを名前解決せず数値(22、80等)で高速表示
-a 全ソケット 接続中(ESTABLISHED)を含む全ソケットを表示

5.2 疎通・経路調査(ping, traceroute, tracepath, mtr)

通信相手までの疎通確認と中継ルータの調査には、以下のツール群を用います。

  • ping: ICMP ECHO要求を送信し、相手ノードが応答するか確認する基本ツール(ping -c 4 192.168.2.1)。
  • traceroute: IPヘッダのTTL(Time to Live)を1から順に増やしながら送信し、各ルータから返るICMP Time Exceeded(TTL超過)通知によって中継経路のIPをリスト化する(デフォルトはUDPパケット、-IでICMP、-TでTCP SYNプローブ)。
  • tracepath: root権限不要で実行可能。経路追跡と同時に**Path MTU(経路上でフラグメント化せずに送信できる最大パケット長)**を検出する。
  • mtr: pingの連続実行とtracerouteの経路追跡をリアルタイムに統合した動的ネットワーク診断ツール。パケットロス率の発生箇所特定に極めて有用。

5.3 tcpdumpによるパケットキャプチャとフィルタリング構文

プロトコルのハンドシェイク異常や不正な再送、ファイアウォールによるパケット破棄を物理レベルで突き止めるためのツールがtcpdumpです。

bash – tcpdump によるパケットキャプチャ実行例
# eth0 を対象に、DNS(ポート53)のパケットをIP・ポート番号数値表示で5件キャプチャ
$ sudo tcpdump -i eth0 -nn port 53 -c 5
dropped privs to tcpdump
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
00:15:20.104212 IP 192.168.2.138.45210 > 192.168.2.1.53: 12345+ A? personalnote.tokyo. (36)
00:15:20.105189 IP 192.168.2.1.53 > 192.168.2.138.45210: 12345 1/0/0 A 160.251.150.11 (52)

試験で問われる主要なtcpdumpオプションおよびフィルタ構文は以下のとおりです。

構文 / オプション 機能・効果 記述例
-i <interface> キャプチャ対象のインターフェース指定 tcpdump -i eth0anyで全IF対象)
-n / -nn IPアドレス / ポート番号の名前解決を抑止(高速化) tcpdump -nn
-c <count> 指定パケット数をキャプチャしたら自動終了 tcpdump -c 10
-w <file> パケットをpcap形式ファイルに保存 tcpdump -w /tmp/dump.pcap
-r <file> 保存されたpcapファイルを読み込んで表示 tcpdump -r /tmp/dump.pcap
host <ip> 特定IP宛てまたは発のパケットに限定 tcpdump host 192.168.2.1
port <port> 特定ポート番号に限定 tcpdump port 80 or port 443
tcp[tcpflags] TCPフラグによる精密フィルタ tcpdump "tcp[tcpflags] & tcp-syn != 0"

6. LinuC 201試験(主題2.03)重要ポイント総整理

試験本番で問われる主要コマンドと構文上の盲点を整理します。

6.1 記述式(コマ問)頻出コマンド・オプション一覧

コマンド 主要構文・設定項目 役割・出題ポイント
nmcli connection show, add, modify, up, down, delete 接続プロファイルのライフサイクル管理
nmcli device status, show, connect, disconnect 物理・仮想デバイスの状態確認と制御
ip link show, set <dev> up/down L2リンク層の状態確認と活性化・非活性化
ip addr show, add <ip/mask> dev <dev>, del L3 IPアドレスの付与・削除(一時設定)
ip route show, add <net> via <gw> dev <dev> ルーティングテーブルの確認と静的ルート追加
ss -tulpn, -s ソケット統計・待ち受けポートの高速一覧表示
tcpdump -i <dev> -nn -c <cnt> [filter] パケットキャプチャとヘッダ解析
tracepath <host> 中継経路追跡およびPath MTU検出(一般ユーザ可)

6.2 混同しやすいコマンド構文と設定パス

  • nmcli の接続名とデバイス名の混同:
    • 設定を変更する際は、デバイス名ではなく接続名に対して操作する(例: nmcli con mod eth0 ipv4.addresses ...)。
  • ボンディング状態の確認パス:
    • カーネル仮想パスは /proc/net/bonding/bond0/sys/class/net/ ではない点に注意)。
  • 経路追跡ツールの実行権限:
    • traceroute ➔ RAWソケットを用いるため通常はroot権限またはCAP_NET_RAWが必要。
    • tracepath ➔ 通常のUDPポートを使用するため一般ユーザーでも実行可能

7. まとめ:ネットワークはレイヤーごとの切り分け思考が鍵となる

Linuxにおけるネットワーク運用の本質は、物理ケーブルやNICから、ボンディング・VLANによる論理束ね、IPルーティング、そしてソケット通信までの一連のパケットの流れを、OSI参照モデルの階層に沿って把握することにあります。

障害発生時は、ip linkで物理層・リンク層を確認し、ip addr / ping / ip routeでネットワーク層を検証し、ss -tulpntcpdumpでトランスポート層を追うという体系的なアプローチを取ることで、迅速かつ的確な原因特定が可能になります。

次回(第5回)は、運用現場で直面する「ソースコードビルド・パッケージ管理とシステムリソース監視」(makepatch、共有ライブラリldd/ldconfig、バックアップtar/rsync、およびsar/vmstat/iostatによる性能分析)を取り上げます。

前の記事
次の記事
