Cilium透過暗号化とL7制御【CKS第11回】

新卒インフラエンジニア向け「Kubernetes 実践教科書 ③ CKS セキュリティ・ハードニング編」（全19回）の第11回です。前回はテナントの境界を扱いました。今回は境界の内側を流れているものを扱います。Pod と Pod のあいだを流れるパケットは、いま誰にでも読める状態にあります。

本回の主題は 2 つです。第2巻から使ってきた Calico を Cilium へ入れ替え、Pod 間通信を WireGuard で暗号化すること。そして HTTP のメソッドとパス単位で通信を絞る L7 NetworkPolicy を導入することです。

ただし本回は、手順どおりに進めても何度も止まります。CNI の入れ替えは公式が用意した無停止手順が本書ラボでは成立せず、暗号化を有効にした瞬間にクラスタ全体の通信が落ち、L7 ポリシーを効かせるとアプリが 426 を返し始めます。そのすべてに理由があり、理由のほうが本回の中身です。

第11回のスコープ・今ここマップ#

本回も CKS ドメイン D4: Minimize Microservice Vulnerabilities（配点 20%） です。本回で D4 の 4 コンピテンシーがすべて埋まります。

コンピテンシーの文言に Cilium, Istio と 2 つが併記されている点に注意してください。本書ラボは Cilium を採用しますが、Istio のサイドカー mTLS も試験範囲です。記法は本文で提示します。

既習範囲 / 本回で上書きする観点#

第3巻 19 回のうち、現在位置は次のとおりです。

第1部 第3巻オリエンテーション
    第1回: 第3巻スコープ + CKA 境界 + 4C/脅威モデル + Kubestronaut

第2部 クラスタ堅牢化（D1/D2）
    第2回: kube-bench + CIS ベンチマーク修復 + バイナリ検証（D1）
    第3回: NetworkPolicy 完全設計 + ノードメタデータ保護 + TLS Ingress（D1）
    第4回: RBAC 監査 + ServiceAccount トークン管理（D2）
    第5回: API Server 堅牢化 + kubeadm アップグレード（D2）

第3部 OS / ノード堅牢化（D3）
    第6回: カーネル層の強制アクセス制御（SELinux/seccomp/capabilities/AppArmor）（D3）
    第7回: ホスト OS の攻撃面最小化と権限管理（D3）

第4部 ワークロード防御（D4）
    第8回: Pod Security Standards + Admission（D4）
    第9回: Secret 管理（etcd 暗号化 / SealedSecrets / ExternalSecrets）（D4）
    第10回: マルチテナンシー分離 + サンドボックス（gVisor/RuntimeClass）（D4）
  ★ 第11回: Cilium 透過暗号化 + L7 NetworkPolicy（Calico → Cilium 移行）（D4）  ← 今ここ

第5部 サプライチェーンセキュリティ（D5）
    第12回: 最小イメージ + 静的解析（Kubesec + KubeLinter）（D5）

この回のゴール#

本回を終えると、次のことができるようになります。到達できたかは記事末の「やってみよう」と「理解度チェック」で確認します。

• 稼働中クラスタの CNI を入れ替える手順と、そこで何が止まるかを説明できる

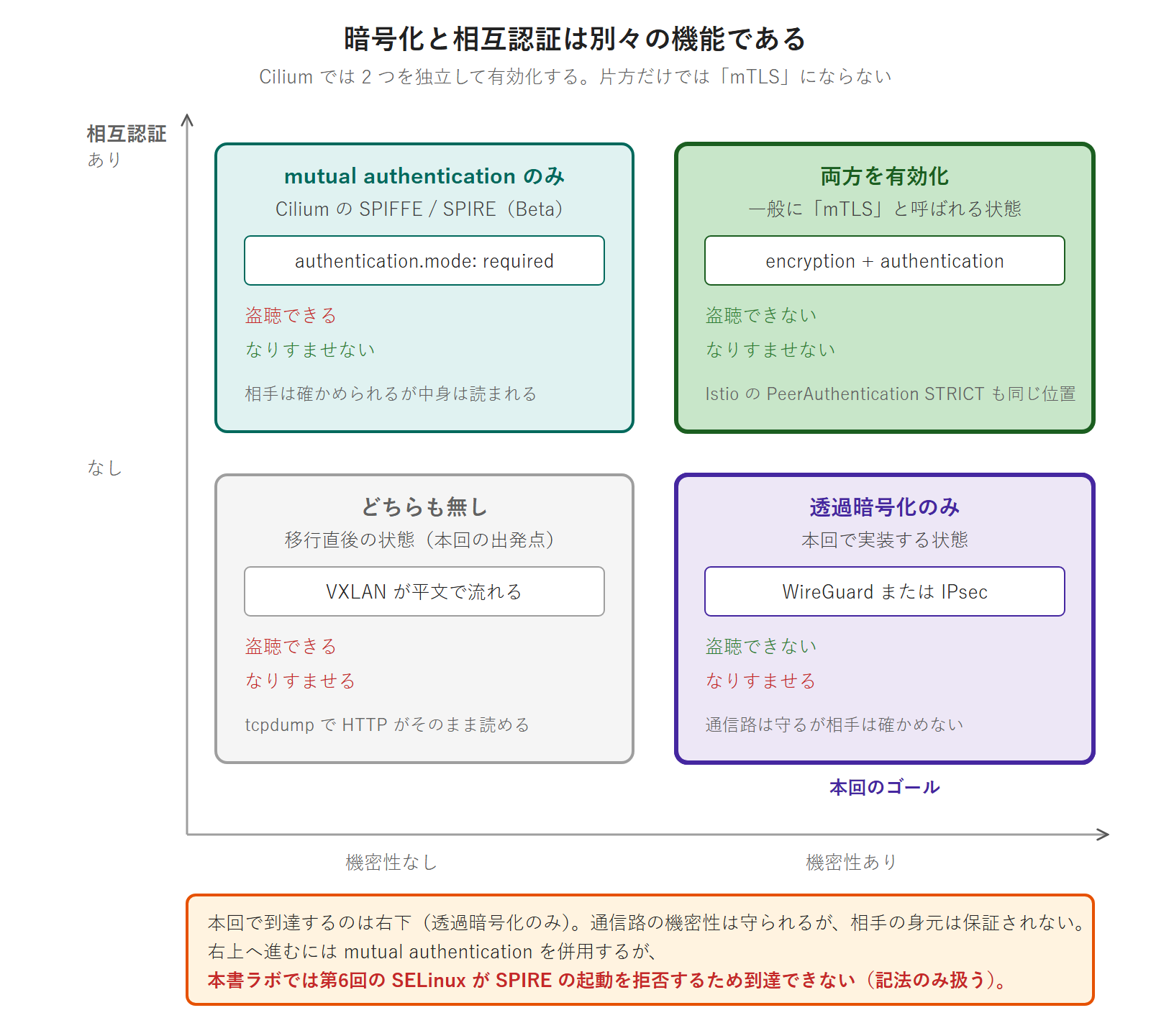

• 透過暗号化（WireGuard / IPsec）と mutual authentication（SPIFFE/SPIRE）を区別できる
• WireGuard による暗号化を wg show と tcpdump で証明できる

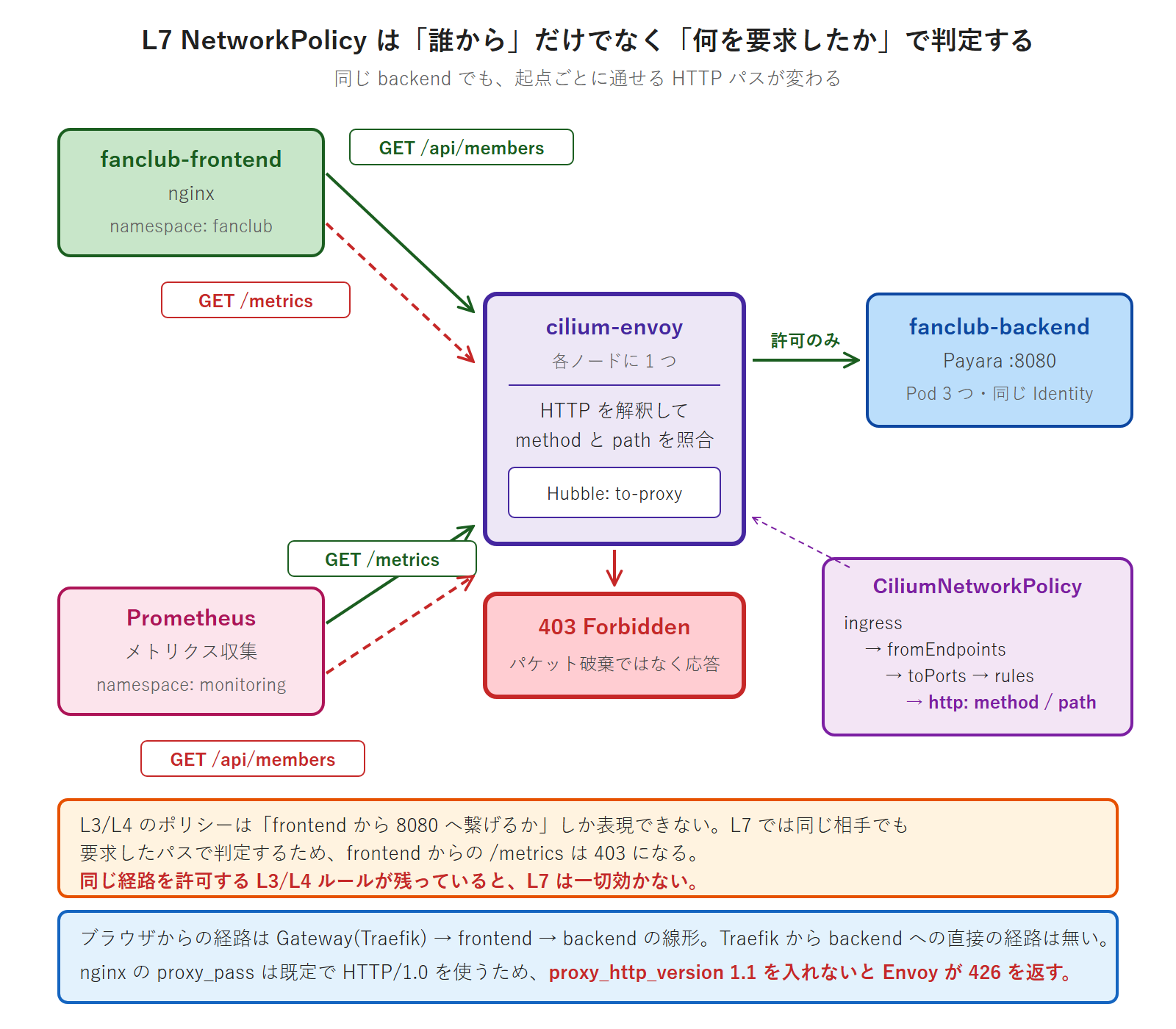

• CiliumNetworkPolicy の L7 ルール（HTTP メソッド / パス）を設計できる
• 既存の L3/L4 ポリシーが L7 を無効化する理由を説明できる
• Hubble で許可と拒否を観測できる

本回の起点#

起点は第10回の完了状態です。第2巻から引き継いだ 9 VM 構成が稼働している前提で進めます。

本回で行き来するホスト#

CNI を入れ替えるとは何をすることか#

移行の手順に入る前に、いま動いている Calico が何をしているのかを実機で確認します。ここを飛ばすと、後で出てくる障害の原因が読めません。

本ラボの Calico はどう配線されているか#

実行コマンド（k8s-ops・developer）：

$ kubectl get ippools.crd.projectcalico.org default-ipv4-ippool -o yaml

実行結果（抜粋）：

spec:
  allowedUses:
  - Workload
  - Tunnel
  assignmentMode: Automatic
  blockSize: 26
  cidr: 10.244.0.0/16
  ipipMode: Always
  natOutgoing: true
  nodeSelector: all()
  vxlanMode: Never

ipipMode: Always / vxlanMode: Never。本書ラボの Calico は IPIP トンネルで Pod トラフィックを運び、経路は BGP で配っています。ノード上では tunl0 というデバイスと、proto bird というルートとして見えます。

実行コマンド（k8s-wl-01・developer）：

$ ip route | grep -E 'tunl0|bird'

実行結果：

10.244.83.0/26 via 10.0.10.127 dev tunl0 proto bird metric 1024 onlink
10.244.119.128/26 via 10.0.10.129 dev tunl0 proto bird metric 1024 onlink
10.244.184.64/26 via 10.0.10.125 dev tunl0 proto bird metric 1024 onlink
blackhole 10.244.215.192/26 proto bird
10.244.217.192/26 via 10.0.10.126 dev tunl0 proto bird metric 1024 onlink

この 5 行を覚えておいてください。 他ノードの Pod ブロック（/26）ごとに 1 行ずつ、10.0.10.x 経由の経路が並んでいます。本回の最初の障害では、この行がすべて消えます。（10.244.83.0/26 等のブロックは Calico の IPAM が動的に割り当てるため、読者の環境では別の値になります。見るべきは値ではなく「tunl0 経由で 10.0.10.x を向いた行が 5 本ある」という形です）

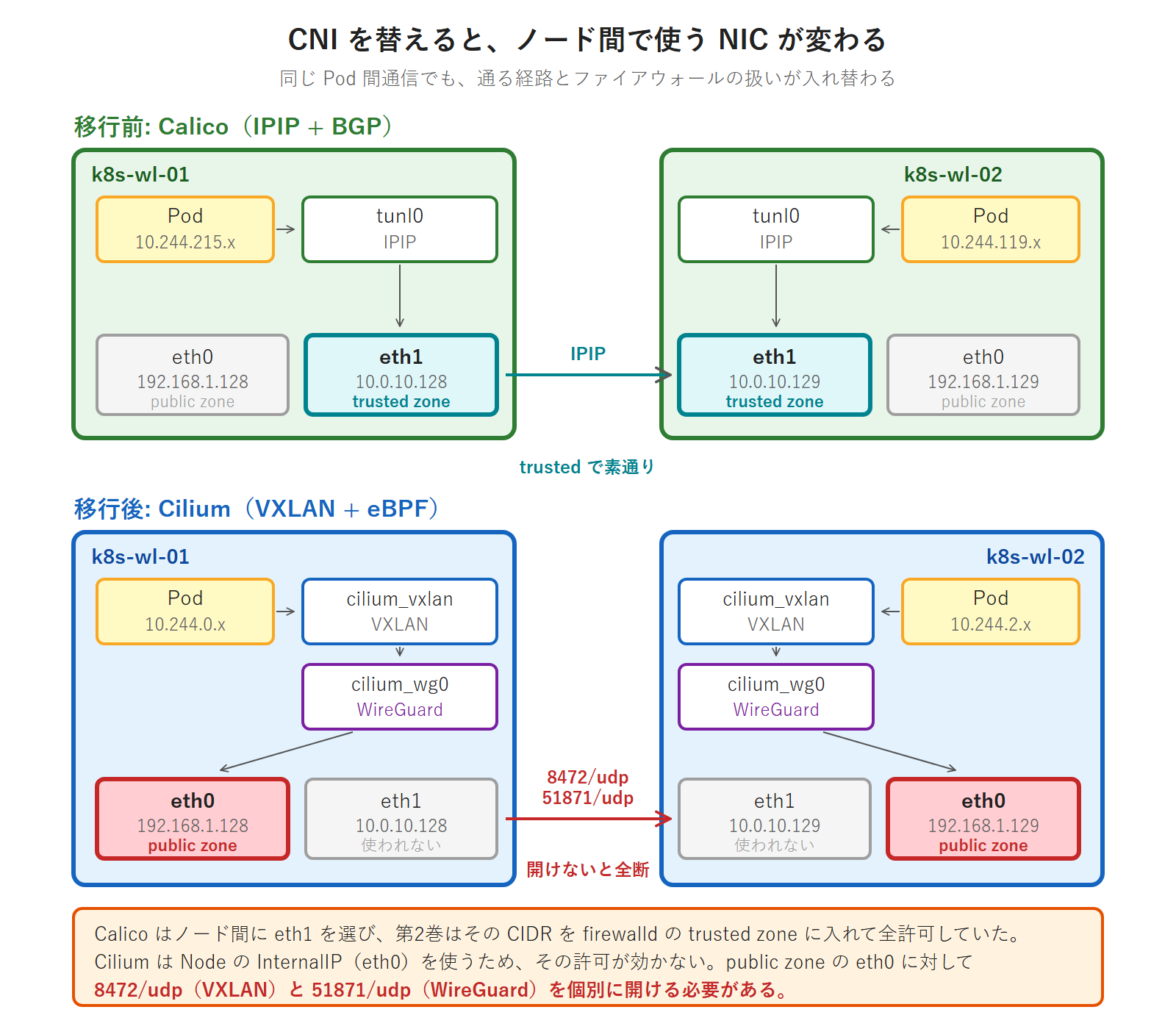

Calico と Cilium は何が違うのか#

この表で本回に効いてくるのは 4 行目と 5 行目です。 第2巻では firewalld の trusted ゾーンに 10.0.10.0/24 を入れることで、Calico のノード間通信をまとめて許可していました。Cilium は eth0 を使うので、その許可の恩恵を受けられません。

移行で変わってしまうもの#

• 全 Pod の IP が変わります（Calico の /26 ブロックから Cilium の /24 割当へ）。第10回までの記事に載っている Pod IP は再現しません。IP をハードコードした設定があれば壊れます（本書ラボはすべて Service 名で解決しているため影響しませんが、現場では移行前に洗い出す対象になります）
• /etc/cni/net.d/10-calico.conflist が 10-calico.conflist.cilium_bak にリネームされます（Cilium の cni-exclusive の働き）
• Calico の CRD 22 個が消えます
• kube-proxy は残します（kubeProxyReplacement: "false"）。Cilium による kube-proxy の置き換えは本回のスコープ外です

移行方式の設計 —— 公式の無停止手順がこのラボで破綻する理由#

本回で最も設計的な節です。 結論から言うと、本書ラボでは公式が用意した無停止移行を採りません。なぜ採れないのかを、実測とともに説明します。

公式が用意している per-node 移行#

Cilium 公式は「既存 CNI を残したまま Cilium を二次モードで入れ、ノードを 1 台ずつ移していく」手順を用意しています。

要点は 3 つです。

1. Cilium を CNI 設定を書かないモード（cni.customConf: true）で入れる
2. 既存とは別の Pod CIDR（公式例は 10.245.0.0/16）を割り当てる
3. CiliumNodeConfig にラベルで紐づけたノードだけを、cordon → drain → 再起動して移す

ただし公式自身が「テストしていない構成」として次を挙げています。

• BGP ベースのルーティング
• IP ファミリーの変更（IPv4 → IPv6）
• Cilium chained モードからの移行
• 既存の NetworkPolicy プロバイダ

本書ラボの Calico は BGP + IPIP です。 最初から「未検証」に該当しています。それでも試したところ、2 段階で破綻しました。

破綻その 1 —— 二次モードで入れただけで Calico が全断した#

Cilium を公式どおり二次モードで入れた直後、次のことが同時に起きました。

• calico-node が 5 台すべて 0/1（Not Ready）になった
• ノードのルーティングテーブルから proto bird のクロスノード経路が全消滅した
• クロスノードの Pod 間通信が全滅した（同一ノード内は正常）
• fanclub-backend が DB に接続できず 1/2 Running へ後退し、https://fanclub.local/api/members が Gateway Timeout を返した

原因は calico-node のログに出ていました。

実行コマンド（k8s-ops・developer）：

$ NPOD=$(kubectl get pods -n kube-system -l k8s-app=calico-node --field-selector spec.nodeName=k8s-wl-01 -o jsonpath='{.items[0].metadata.name}')
$ kubectl logs -n kube-system $NPOD | grep -i autodetect | tail -1

実行結果：

[INFO][81] node-services/autodetection_methods.go 103: Using autodetected IPv4 address on interface cilium_host: 10.245.1.166/32

回避策は 1 行です。Calico に「eth1 を使え」と明示します。

実行コマンド（k8s-ops・developer）：

$ kubectl set env ds/calico-node -n kube-system IP_AUTODETECTION_METHOD=interface=eth1

実行結果：

daemonset.apps/calico-node env updated

90 秒で calico-node 5 台すべてが 1/1 に戻り、proto bird の経路も 5 本すべて復活しました。 https://fanclub.local/api/members も HTTP 200 に戻ります（0.06〜0.59 秒）。ログの表示も変わります。

[INFO][80] node-services/autodetection_methods.go 117: Using autodetected IPv4 address 10.0.10.128/24 on matching interface eth1

「CNI を 2 つ同居させる」という行為が、片方の設定を通じてもう片方を壊しました。 公式の移行ガイドはこの点に一切触れていません。本書が採る一括移行では Calico を先に消すため、この事象は起きませんが、共存させる方式を試すなら必ず踏みます。

破綻その 2 —— 1 台だけ移行すると、その Pod は孤島になる#

回避策を入れたうえで、k8s-cp-03 を 1 台だけ公式手順どおりに移行しました。移行自体は成功します。

• /etc/cni/net.d/10-calico.conflist が 10-calico.conflist.cilium_bak にリネームされ、05-cilium.conflist が書かれた
• そのノードに立った新しい Pod の IP は 10.245.4.18（Cilium の cluster-pool から払い出し）
• cilium status は Cluster Pods: 2/69 managed by Cilium と表示

ところが、その Pod は誰とも通信できませんでした。

Calico（IPIP・BGP）と Cilium（VXLAN）は、互いのプレフィックスへの経路を持ちません。 Calico の経路は BIRD が BGP で配るため Cilium 側の CIDR は伝播せず、Cilium も Calico 側の CIDR を知りません。公式手順にある bpf.hostLegacyRouting: true はホストのルーティングスタックを経由させるだけで、経路そのものは生えません。

実際にこの状態で、cp-03 に乗った fluent-bit は Loki へログを送れなくなりました。移行済みノードに乗ったワークロードは、全ノードを移し終えるまで機能しません。

結論 —— CNI 移行の 3 つの選択肢#

「無停止でやろうとすると、かえって長く止まる」——本回はこれを前提に、メンテナンス作業として設計します。

移行の準備#

Cilium のバージョンと Kubernetes v1.36 の扱い#

whitelist に追加する 1 行#

第2巻から使っている Squid の whitelist（42 行）には .quay.io・.ghcr.io・github.com 系が既に入っています。Cilium のイメージは quay.io/cilium/、CLI は GitHub Releases なので、追加が必要なのは Helm リポジトリの 1 行だけです。

実行コマンド（alma-proxy・root）：

# cp /etc/squid/whitelist.txt /etc/squid/whitelist.txt.bak-11
# echo 'helm.cilium.io' >> /etc/squid/whitelist.txt
# systemctl reload squid
# wc -l /etc/squid/whitelist.txt

実行結果：

43 /etc/squid/whitelist.txt

Cilium CLI の導入#

/usr/local/bin ではなく /usr/bin に置きます。 sudo の secure_path に /usr/local/bin が含まれないためです（第1回の kube-bench・第10回の runsc と同じ理由）。

実行コマンド（k8s-ops・developer）：

$ CLI_VER=v0.19.6
$ curl -sSL --fail --remote-name-all https://github.com/cilium/cilium-cli/releases/download/${CLI_VER}/cilium-linux-amd64.tar.gz{,.sha256sum}
$ sha256sum --check cilium-linux-amd64.tar.gz.sha256sum
$ sudo tar xzvfC cilium-linux-amd64.tar.gz /usr/bin
$ rm -f cilium-linux-amd64.tar.gz cilium-linux-amd64.tar.gz.sha256sum
$ cilium version --client

実行結果：

cilium-linux-amd64.tar.gz: 完了
cilium
cilium-cli: v0.19.6 compiled with go1.26.4 on linux/amd64
cilium image (default): v1.19.5
cilium image (stable): v1.19.6

Pod CIDR を 10.244.0.0/16 のまま維持する#

Cilium chart の Pod CIDR の既定値は 10.0.0.0/8 です。 これをそのまま使うと、本書ラボの既存設定 4 つと衝突します。

公式移行ガイドの例（10.245.0.0/16）を採ると、firewalld と no_proxy と第3回以降の記述をすべて直すことになります。本書は 10.244.0.0/16 を維持します。 Calico を完全に削除してから Cilium に割り当てさせるので、重複は起きません。

やってみよう①：Calico → Cilium 一括移行#

ステップ0：admission webhook を退避する#

Calico を消すと Pod ネットワークが止まり、その瞬間に Gatekeeper の webhook が応答しなくなります。 apiserver は webhook を呼べずにあらゆるリソース更新を拒否するため、Cilium の導入コマンドすら通らなくなります。

実際に出るエラー：

Error: UPGRADE FAILED: Internal error occurred: failed calling webhook "check-ignore-label.gatekeeper.sh": failed to call webhook: Post "https://gatekeeper-webhook-service.gatekeeper-system.svc:443/v1/admitlabel?timeout=3s": context deadline exceeded

第8回で入れた Gatekeeper が、移行そのものを妨げています。Calico を消す前に webhook 設定をバックアップして外し、移行完了後に戻します。

実行コマンド（k8s-ops・developer）：

$ kubectl get validatingwebhookconfigurations gatekeeper-validating-webhook-configuration -o yaml > ~/gatekeeper-vwc.bak-11.yaml
$ kubectl get mutatingwebhookconfigurations gatekeeper-mutating-webhook-configuration -o yaml > ~/gatekeeper-mwc.bak-11.yaml
$ kubectl delete validatingwebhookconfigurations gatekeeper-validating-webhook-configuration
$ kubectl delete mutatingwebhookconfigurations gatekeeper-mutating-webhook-configuration

ステップ1：firewalld に Cilium 用のポートを開ける#

Calico を消す前に開けておきます。 後から開けると、通信が落ちた状態で原因を探すことになります。

実行コマンド（k8s-cp-01〜03 / k8s-wl-01〜02 の 5 台すべて・root）：

# firewall-cmd --permanent --add-port=8472/udp --add-port=4240/tcp
# firewall-cmd --reload
# firewall-cmd --list-ports

実行結果（k8s-wl-01 の例）：

4240/tcp 10250/tcp 30000-32767/tcp 8472/udp

ステップ2：Calico を削除する#

実行コマンド（k8s-ops・developer）：

$ kubectl delete -f ~/calico.yaml

実行結果（末尾）：

clusterrolebinding.rbac.authorization.k8s.io "calico-tier-getter" deleted
daemonset.apps "calico-node" deleted from kube-system namespace
deployment.apps "calico-kube-controllers" deleted from kube-system namespace

9 秒で完了します。そしてこの瞬間からクラスタのネットワークは止まります。 BIRD が止まり、全ノードから proto bird の経路が消えます。確認してみてください。

実行コマンド（k8s-cp-01・developer）：

$ ip route | head -8

実行結果：

default via 192.168.1.1 dev eth0 proto static metric 100
10.0.10.0/24 dev eth1 proto kernel scope link src 10.0.10.125 metric 101
10.244.184.103 dev cali239d1527046 scope link metric 1024
10.244.184.104 dev cali6fbbd6b200d scope link metric 1024
10.244.184.105 dev cali47b43f2bea9 scope link metric 1024
192.168.1.0/24 dev eth0 proto kernel scope link src 192.168.1.125 metric 100

ローカル Pod（cali* デバイス）への経路だけが残り、他ノードへの経路が消えています。 既存の Pod は動き続けていますが、ノードをまたぐ通信はできません。

Calico の CRD も消えたことを確認します。

実行コマンド：

$ kubectl get crd --no-headers | grep -c projectcalico

実行結果：

0

ステップ3：Cilium を導入する#

values ファイルを作ります。ファイル名は values-cilium.yaml とし、やってみよう② でも同じファイルに追記します。

ipam:
  mode: "cluster-pool"
  operator:
    # chart の既定は 10.0.0.0/8。Service CIDR（10.96.0.0/12）と
    # ノード間ネットワーク（10.0.10.0/24）を内包してしまうため必ず上書きする
    clusterPoolIPv4PodCIDRList: ["10.244.0.0/16"]
    clusterPoolIPv4MaskSize: 24
routingMode: tunnel
tunnelProtocol: vxlan
# kube-proxy は残す（Cilium による置き換えは本回のスコープ外）
kubeProxyReplacement: "false"
cni:
  # 既存の CNI 設定ファイルをリネームして無効化する（chart の既定値）
  exclusive: true
policyEnforcementMode: "default"
operator:
  replicas: 2
hubble:
  enabled: true
  relay:
    enabled: true
  ui:
    enabled: true

実行コマンド（k8s-ops・developer）：

$ helm repo add cilium https://helm.cilium.io/
$ helm repo update cilium
$ helm search repo cilium/cilium --versions | head -3

実行結果：

NAME         	CHART VERSION	APP VERSION	DESCRIPTION
cilium/cilium	1.19.6       	1.19.6     	eBPF-based Networking, Security, and Observability
cilium/cilium	1.19.5       	1.19.5     	eBPF-based Networking, Security, and Observability

実行コマンド：

$ helm install cilium cilium/cilium --version 1.19.6 --namespace kube-system --values values-cilium.yaml

実行結果（抜粋・LAST DEPLOYED は実行時の日時が入ります）：

NAME: cilium
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
NOTES:
You have successfully installed Cilium with Hubble Relay and Hubble UI.

Your release version is 1.19.6.

ステップ4：全ノードを順に再起動する#

Calico が残した cali* インターフェース・tunl0・iptables ルールを消すため、全ノードを再起動します。 順序は Workload（k8s-wl-01 → k8s-wl-02）→ Control Plane（k8s-cp-01 → 02 → 03 を 1 台ずつ）です。

実行コマンド（各ノード・root）：

# systemctl reboot

再起動後、Calico の痕跡が消えたことを確認します。

実行コマンド（k8s-wl-01・developer）：

$ ip -brief link show | grep -c -E 'cali|tunl0'
$ sudo ls /etc/cni/net.d/

実行結果：

0
05-cilium.conflist
10-calico.conflist.cilium_bak
calico-kubeconfig

cali* と tunl0 が 0 個になり、10-calico.conflist が .cilium_bak にリネームされて 05-cilium.conflist が書かれています。 リネームは Cilium の cni-exclusive の働きです。ファイル名の先頭の数字が小さいほど優先されるため、05- が選ばれます。

ステップ5：残った Pod を確認する#

実行コマンド（k8s-ops・developer）：

$ kubectl get pods -A --no-headers | grep -v Running | grep -v Completed

実行結果：

（出力なし）

ステップ6：移行を確認する#

実行コマンド（k8s-ops・developer）：

$ cilium status

実行結果：

    /¯¯\
 /¯¯\__/¯¯\    Cilium:             OK
 \__/¯¯\__/    Operator:           OK
 /¯¯\__/¯¯\    Envoy DaemonSet:    OK
 \__/¯¯\__/    Hubble Relay:       OK
    \__/       ClusterMesh:        disabled

DaemonSet              cilium                   Desired: 5, Ready: 5/5, Available: 5/5
DaemonSet              cilium-envoy             Desired: 5, Ready: 5/5, Available: 5/5
Deployment             cilium-operator          Desired: 2, Ready: 2/2, Available: 2/2
Cluster Pods:          69/69 managed by Cilium
Helm chart version:    1.19.6

Cluster Pods: 69/69 managed by Cilium——すべての Pod が Cilium の管理下に入りました（hostNetwork の Pod はこの数に含まれません）。

Pod CIDR の割当も確認します。

実行コマンド：

$ kubectl get ciliumnodes.cilium.io -o custom-columns='NAME:.metadata.name,CIDR:.spec.ipam.podCIDRs'

実行結果：

NAME        CIDR
k8s-cp-01   [10.244.1.0/24]
k8s-cp-02   [10.244.3.0/24]
k8s-cp-03   [10.244.4.0/24]
k8s-wl-01   [10.244.0.0/24]
k8s-wl-02   [10.244.2.0/24]

Calico の /26 ブロックと違い、/24 単位でノードに割り当てられています。 CIDR は指定どおり 10.244.0.0/16 の中に収まっています。

ステップ7：Gatekeeper の webhook を戻す#

実行コマンド（k8s-ops・developer）：

$ kubectl apply -f ~/gatekeeper-vwc.bak-11.yaml
$ kubectl apply -f ~/gatekeeper-mwc.bak-11.yaml

ステップ8：動いていることを確認する#

実行コマンド（k8s-ops・developer）：

$ curl -k -s --noproxy '*' -o /dev/null -w 'HTTP %{http_code}\n' https://fanclub.local/api/members
$ kubectl get pods -A --no-headers | grep -v Running | grep -v Completed | wc -l
$ kubectl get networkpolicy -n fanclub --no-headers | wc -l
$ kubectl get gateway -A --no-headers

実行結果：

HTTP 200
0
9
fanclub   fanclub-gateway   traefik   192.168.1.200   True   3d5h

移行で踏む 4 つの落とし穴#

演習①で「なぜその手順なのか」を、実際に踏んだ順に整理します。別の環境で移行するときに必要になる知識です。

落とし穴 3 の診断が本回でいちばん学びが大きい#

firewalld を開けずに移行を進めると、Pod は起動するのに新しく作った Pod から DNS が引けません。原因を cilium-dbg で追います。

実行コマンド（k8s-ops・developer）：

$ CPOD=$(kubectl get pods -n kube-system -l k8s-app=cilium --field-selector spec.nodeName=k8s-wl-01 -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg status --verbose | grep -A 30 'Cluster health'

実行結果（抜粋）：

Cluster health:   1/5 reachable
  k8s-cp-01:
    Host connectivity to 192.168.1.125:
      ICMP to stack:   OK, RTT=411.866µs
      HTTP to agent:   Get "http://192.168.1.125:4240/hello": dial tcp 192.168.1.125:4240: connect: no route to host
    Endpoint connectivity to 10.244.1.107:
      ICMP to stack:   Connection timed out

ポートを開けると、プローブの周期（約 2 分 24 秒）ごとに 1/5 → 3/5 → 5/5 reachable と回復します。新規 Pod からの名前解決も通るようになります。

第3回で NetworkPolicy のトラブルシュートを扱ったときと同じで、「疎通しているように見えて特定のポートだけ落ちている」という切り分けの型です。第2巻第3回で HAProxy が 6443 に繋げなかったとき（SELinux の haproxy_connect_any）も構造は同じでした。

移行後に残る Calico の痕跡#

本書ラボでは残します（切り戻しの痕跡として、また「CNI を替えても古い CNI プラグインのバイナリは残る」ことを見せるため）。本番環境なら削除する判断になります——使われないバイナリがノード上に残ることは攻撃面の増加であり、第7回で扱った原則に反します。

透過暗号化は何を守り、何を守らないのか#

ここから本回の主題である暗号化に入ります。まず「何を守るのか」を先に確定させます。

透過暗号化とは#

アプリケーションを一切変更せずに、CNI がノード間の Pod トラフィックを暗号化する方式です。アプリは自分が暗号化されていることを知りません。Cilium は WireGuard と IPsec をサポートします。

カーネル側の準備は要りません。確認だけしておきます。

実行コマンド（k8s-wl-01・developer）：

$ modinfo wireguard | head -4

実行結果：

filename:       /lib/modules/6.12.0-211.22.1.el10_2.x86_64/kernel/drivers/net/wireguard/wireguard.ko.xz
alias:          net-pf-16-proto-16-family-wireguard
alias:          rtnl-link-wireguard
version:        1.0.0

暗号化されないもの#

公式ドキュメントが明記している除外があります。「暗号化を有効にした = すべての通信が暗号化された」ではありません。

• 同一ノード内の Pod 間通信（そもそもノード外へ出ないため）
• encryption.nodeEncryption=true を有効にしても Control Plane Node 間のトラフィックは自動的に除外される
• XDP 有効時の LoadBalancer / NodePort（Direct Server Return）

この 3 つは CKS で問われうる論点です。 「Pod 間通信を暗号化した」と報告するとき、同一ノード内の通信は対象外である、という前提を共有できているかが実務では効いてきます。

トンネルモードとの併用は二重カプセル化になる#

公式の記述は「pod to pod traffic is encapsulated twice」です。本書ラボは VXLAN（tunnel）モードなので、VXLAN で包んだものを WireGuard でさらに包みます。

[ Pod のパケット ]
      ↓ VXLAN でカプセル化
[ VXLAN ヘッダ | Pod のパケット ]
      ↓ WireGuard でカプセル化・暗号化
[ WireGuard ヘッダ | 暗号化された ( VXLAN ヘッダ | Pod のパケット ) ]
      ↓ eth0 から送出（192.168.1.x:51871 → 192.168.1.y:51871）

MTU とスループットには影響します。本書ラボの規模では差が測れませんが、本番環境では MTU の設計が必要になる点を覚えておいてください。

やってみよう②：WireGuard 透過暗号化と「外は暗号・中は平文」の実証#

暗号化の証拠を自分の目で取ることが、この演習の目的です。 「有効にしました」で終わらせません。

ステップ1：暗号化前の姿を記録する#

ノードに tcpdump が入っていないので導入します。

実行コマンド（k8s-wl-01・root）：

# dnf install -y tcpdump wireguard-tools

実行結果（末尾）：

インストール済み:
  libibverbs-61.0-1.el10.x86_64
  libpcap-14:1.10.4-7.el10.x86_64
  systemd-resolved-257-23.el10_2.2.alma.1.x86_64
  tcpdump-14:4.99.4-10.el10.x86_64
  wireguard-tools-1.0.20250521-1.el10.x86_64

完了しました!

暗号化前に、ノード間を流れる VXLAN を覗きます。別のセッションから curl でトラフィックを発生させながら実行してください。

実行コマンド（k8s-wl-01・root）：

# tcpdump -i eth0 -nn -c 8 'udp port 8472'

実行結果：

08:08:28.305088 IP 192.168.1.125.58922 > 192.168.1.128.8472: OTV, flags [I] (0x08), overlay 0, instance 6
IP 10.244.0.92.36372 > 10.244.3.225.8443: Flags [P.], seq 1885170421:1885170688, ack 2212232438, win 8072, options [nop,nop,TS val 3149035007 ecr 932886961], length 267
08:08:28.305220 IP 192.168.1.128.46391 > 192.168.1.125.8472: OTV, flags [I] (0x08), overlay 0, instance 9838
IP 10.244.3.225.8443 > 10.244.0.92.36372: Flags [.], ack 2373, win 503, options [nop,nop,TS val 932886990 ecr 3149035007], length 0

中身は HTTP まで見えます。ペイロードを表示して数えます。

実行コマンド（k8s-wl-01・root）：

# tcpdump -i eth0 -nn -A -s 0 'udp port 8472' > /tmp/precap.txt
# grep -c -E 'HTTP/1\.|GET /api|members|hanako' /tmp/precap.txt
# grep -E 'HTTP/1\.|GET /api' /tmp/precap.txt | head -6

実行結果：

52
Zqf..?.BPOST /api/prom/push HTTP/1.1
.?."Zqf.HTTP/1.1 204 No Content
POST /api/prom/push HTTP/1.1
..b..:5rHTTP/1.1 204 No Content
=..e.>.:GET /hello HTTP/1.1
.>.:=..eHTTP/1.1 200 OK

内側が 8080 のフローを取り出すと、HTTP のメソッドとパスがそのまま読めます。

08:09:29.565115 IP 192.168.1.128.45619 > 192.168.1.129.8472: OTV, flags [I] (0x08), overlay 0, instance 59516
IP 10.244.3.87.44400 > 10.244.4.66.8080: Flags [P.], seq 115780946:115781311, ack 607075723, win 661, options [nop,nop,TS val 867461634 ecr 483782904], length 365: HTTP: GET /metrics HTTP/1.1

これが暗号化前の姿です。 平文の HTTP が 52 件見えました。この数字を覚えておいてください。暗号化後は 0 件になります。

ステップ2：WireGuard を有効化する#

values-cilium.yaml に encryption: を足します。変更後の全量は次のとおりです。

ipam:
  mode: "cluster-pool"
  operator:
    clusterPoolIPv4PodCIDRList: ["10.244.0.0/16"]
    clusterPoolIPv4MaskSize: 24
routingMode: tunnel
tunnelProtocol: vxlan
kubeProxyReplacement: "false"
cni:
  exclusive: true
policyEnforcementMode: "default"
operator:
  replicas: 2
hubble:
  enabled: true
  relay:
    enabled: true
  ui:
    enabled: true
encryption:
  enabled: true
  # chart の既定は ipsec なので明示する
  type: wireguard

実行コマンド（k8s-ops・developer）：

$ helm upgrade cilium cilium/cilium --version 1.19.6 --namespace kube-system --values values-cilium.yaml
$ CPOD=$(kubectl get pods -n kube-system -l k8s-app=cilium --field-selector spec.nodeName=k8s-wl-01 -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg status | grep Encryption

実行結果：

Encryption:              Disabled

ConfigMap を確認してから再起動します。

実行コマンド：

$ kubectl get cm -n kube-system cilium-config -o jsonpath='{.data}' | tr ',' '\n' | grep -i wireguard
$ kubectl rollout restart ds/cilium -n kube-system
$ kubectl rollout status ds/cilium -n kube-system

実行結果：

"enable-wireguard":"true"
"wireguard-persistent-keepalive":"0s"
daemonset.apps/cilium restarted
Waiting for daemon set "cilium" rollout to finish: 4 of 5 updated pods are available...
daemon set "cilium" successfully rolled out

ステップ3：クラスタが止まる —— 51871/udp を開ける#

agent の再起動が終わると、暗号化は有効になります。

実行コマンド（k8s-ops・developer）：

$ CPOD=$(kubectl get pods -n kube-system -l k8s-app=cilium --field-selector spec.nodeName=k8s-wl-01 -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg status | grep Encryption

実行結果：

Encryption:              Wireguard       [NodeEncryption: Disabled, cilium_wg0 (Pubkey: GsOw5gvmK6QDIaQjmbxwNZCx0N7/peHjkzc6l0Utl3g=, Port: 51871, Peers: 4)]

ところが、この瞬間にクラスタの通信が落ちます。

実行コマンド：

$ curl -k -s --noproxy '*' -m 10 -o /dev/null -w 'HTTP %{http_code}\n' https://fanclub.local/api/members

実行結果：

HTTP 000

実行コマンド（k8s-cp-01〜03 / k8s-wl-01〜02 の 5 台すべて・root）：

# firewall-cmd --permanent --add-port=51871/udp
# firewall-cmd --reload
# firewall-cmd --list-ports

実行結果（k8s-wl-01 の例）：

4240/tcp 10250/tcp 30000-32767/tcp 8472/udp 51871/udp

30 秒以内に HTTP 200 に復帰します（実測 0.023〜0.032 秒の応答）。VXLAN のときと違って agent の再起動は不要です。ファイアウォールが開いた瞬間から WireGuard のハンドシェイクが成立します。

ステップ4：暗号化されていることを確認する#

実行コマンド（k8s-ops・developer）：

$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg encrypt status

実行結果：

Encryption: Wireguard
Interface: cilium_wg0
	Public key: GsOw5gvmK6QDIaQjmbxwNZCx0N7/peHjkzc6l0Utl3g=
	Number of peers: 4

ホスト側からも見ます。

実行コマンド（k8s-wl-01・root）：

# wg show

実行結果（抜粋）：

interface: cilium_wg0
  public key: GsOw5gvmK6QDIaQjmbxwNZCx0N7/peHjkzc6l0Utl3g=
  private key: (hidden)
  listening port: 51871
  fwmark: 0xe00

peer: Fa8bqxHQOyaQUx92mV90uomPQsPeSCvGLFAFSOTtK0g=
  endpoint: 192.168.1.126:51871
  allowed ips: 192.168.1.126/32
  latest handshake: 57 seconds ago
  transfer: 386.54 KiB received, 179.05 KiB sent

peer: 5JH+u1MYudcpiW8WHTBset9KeGlx5LpgvztSWeRQszs=
  endpoint: 192.168.1.129:51871
  allowed ips: 192.168.1.129/32
  latest handshake: 57 seconds ago
  transfer: 21.33 MiB received, 2.13 GiB sent

peer: V9skN3O5f2qqMV/Tw7gRZ7/41PEPvLbmnka3rVgvv3U=
  endpoint: 192.168.1.125:51871
  allowed ips: 192.168.1.125/32
  latest handshake: 59 seconds ago
  transfer: 5.26 MiB received, 1.67 MiB sent

peer: ayoYBoPjnp2NbXUI5nbOplTWkIkVqUDwiSprAIlrTUo=
  endpoint: 192.168.1.127:51871
  allowed ips: 192.168.1.127/32
  latest handshake: 1 minute ago
  transfer: 148.04 KiB received, 77.12 KiB sent

ステップ5：「外は暗号・中は平文」を tcpdump で対比する#

この演習の成果物です。 別セッションで curl を繰り返しながら、2 か所を覗いて対比します。

実行コマンド（k8s-wl-01・root・その 1）：

# tcpdump -i eth0 -nn -c 8 'udp port 51871'

実行結果：

08:12:47.904451 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 416
08:12:47.904453 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 1440
08:12:47.904454 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 944
08:12:47.905003 IP 192.168.1.128.51871 > 192.168.1.125.51871: UDP, length 144
08:12:47.905010 IP 192.168.1.128.51871 > 192.168.1.125.51871: UDP, length 496
08:12:47.934179 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 416
08:12:47.934210 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 1440
08:12:47.934211 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 944

実行コマンド（その 2・VXLAN はまだ見えるか）：

# timeout 15 tcpdump -i eth0 -nn -c 8 'udp port 8472' ; echo "exit=$?"

実行結果：

0 packets captured
exit=124

VXLAN は 1 件も捕まりません。 WireGuard の内側に隠れたためです。

実行コマンド（その 3・ペイロードに平文が無いか）：

# tcpdump -i eth0 -nn -A -c 4 'udp port 51871' > /tmp/cap-a.txt
# grep -c -E 'HTTP/1|GET /|members|hanako' /tmp/cap-a.txt

実行結果：

0

ダンプの中身はランダムなバイト列になります。

08:13:08.248992 IP 192.168.1.128.51871 > 192.168.1.129.51871: UDP, length 144
E...|...@.y.........................f.......
!......rqM..]	.>..".;..!qJ....n2~..G.....[.'.......4>.....t.^WRi.......d_*x#..;h.....Q.n.v..#.....;.....Yn_/:1.mZ.J....MC...q..
08:13:08.275049 IP 192.168.1.125.51871 > 192.168.1.128.51871: UDP, length 416
E....!..@.	....}..........Z.....]:.=.$......(n.....}5..)<1...8...e.%...DW...V.ZV$...........8.U........5...t....Aa.o..lT.3.A ....x....(..f.I.....L._k.<&.`Z.l..)...EV.RHc.E.j<?3....=..p.#..6..q.-..J....../;...0V.jX. #M..p.........o.8.l...Z0n.".@>5....R9.../.wX]..jB.^.U.E.l.i[.....Y......u.8.r.]'...Y2..z..MGG...Nf...........{M.:}.4.........D.m..%.!C.....$.^T1.h}.. .;..O.

実行コマンド（その 4・暗号化の内側を見る）：

# tcpdump -i cilium_vxlan -nn -c 5 'tcp port 8080'

実行結果：

08:14:29.565583 IP 10.244.3.87.35888 > 10.244.4.66.8080: Flags [P.], seq 1558303605:1558303970, ack 2859453381, win 632, options [nop,nop,TS val 867761634 ecr 484082903], length 365: HTTP: GET /metrics HTTP/1.1
08:14:29.568276 IP 10.244.4.66.8080 > 10.244.3.87.35888: Flags [P.], seq 1:5146, ack 365, win 502, options [nop,nop,TS val 484097899 ecr 867761634], length 5145: HTTP: HTTP/1.1 200 OK
08:14:29.568330 IP 10.244.3.87.35888 > 10.244.4.66.8080: Flags [.], ack 5146, win 632, options [nop,nop,TS val 867761637 ecr 484097899], length 0

暗号化前に見えていたのと同じ通信です（10.244.3.87 → 10.244.4.66:8080 の GET /metrics）。外側では読めなくなったものが、内側では変わらず読めます。

ステップ6：後片付け#

実行コマンド（k8s-wl-01・root）：

# dnf remove -y tcpdump wireguard-tools
# rpm -q tcpdump wireguard-tools systemd-resolved libpcap

実行結果：

パッケージ tcpdump はインストールされていません
パッケージ wireguard-tools はインストールされていません
パッケージ systemd-resolved はインストールされていません
パッケージ libpcap はインストールされていません

依存で入った 3 つも一緒に消えました。 dnf は「他に必要としているパッケージが無くなった依存」を自動的に削除します。導入前の状態に戻せたことを、rpm -q で確認してから次へ進んでください。

wg show は使えなくなりますが、cilium-dbg encrypt status は agent Pod の中で常に使えます。 運用ではノードにツールを常駐させない、という判断です。

mutual authentication は暗号化しない —— CKS で問われる区別#

Cilium には mutual authentication という機能があります。SPIFFE / SPIRE を使って Pod にアイデンティティを配り、通信の両端で相互に身元を確認する仕組みです。これを「mTLS」と呼ぶ資料は多いのですが、一般に言う mTLS とは指す範囲が違います。

chart のコメントが答えを書いている#

実行コマンド（k8s-ops・developer）：

$ helm show values cilium/cilium --version 1.19.6 | grep -B 2 -A 1 '^  mutual:'

実行結果（該当部分）：

# Configuration for Cilium's service-to-service mutual authentication using TLS handshakes.
# Note that this is not full mTLS support without also enabling encryption of some form.
# Current encryption options are WireGuard or IPsec, configured in encryption block above.
  mutual:

探しているコメントは authentication: の真下ではなく、その 11 行下の mutual: の直前にあります。 grep -A 4 '^authentication:' では届きません——そこに出るのは enabled: false までです。values.yaml を読むときは、コメントがどのキーに掛かっているかを見てから範囲を決めます。

「暗号化を別途有効にしない限り、これは完全な mTLS ではない」と chart 自身が書いています。公式ドキュメントも「users must enable encryption」と述べています。

記法（暗記対象）#

CiliumNetworkPolicy の ingress / egress ブロックの中に authentication: を書きます。

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: mutual-auth-example
  namespace: fanclub
spec:
  endpointSelector:
    matchLabels:
      app: fanclub-backend
  ingress:
    - fromEndpoints:
        - matchLabels:
            app: fanclub-frontend
      authentication:
        mode: "required"

有効化に必要な Helm 値は 3 つすべてです。

authentication:
  # これを忘れると helm template がバリデーションで落ちる
  enabled: true
  mutual:
    spire:
      enabled: true
      install:
        enabled: true

本書ラボでは動きません —— そしてその理由は第6回にあります#

実際に有効化すると、spire-server が CrashLoopBackOff になります。

実行コマンド（k8s-ops・developer）：

$ kubectl logs -n cilium-spire spire-server-0 -c spire-server --tail=3

実行結果：

time="..." level=error msg="Fatal run error" error="listen unix /tmp/spire-server/private/api.sock: bind: permission denied"
time="..." level=error msg="Server crashed" error="listen unix /tmp/spire-server/private/api.sock: bind: permission denied"

permission denied ですが、プロセスは root で動いています。第6回で習得した読み方で AVC を確認します。

実行コマンド（k8s-wl-02・root）：

# grep -i spire /var/log/audit/audit.log | tail -2

実行結果：

type=AVC msg=audit(1785252460.067:4207): avc:  denied  { write } for  pid=42086 comm="spire-server" name="sockets" dev="tmpfs" ino=10957 scontext=system_u:system_r:container_t:s0:c698,c876 tcontext=system_u:object_r:container_var_run_t:s0 tclass=dir permissive=0
type=SYSCALL msg=audit(1785252460.067:4207): arch=c000003e syscall=49 success=no exit=-13 ... comm="spire-server" exe="/opt/spire/bin/spire-server" subj=system_u:system_r:container_t:s0:c698,c876 ... SYSCALL=bind AUID="unset" UID="root"

読み方は第6回と同じです。

対象は spire-agent と共有する hostPath のソケットディレクトリです。hostPath は kubelet の自動リラベル対象外——これは第6回で確定させた事実です。コンテナ側には MCS カテゴリが付き、hostPath 側には付かないため、書き込みが拒否されます。

本回では mutual authentication を有効化しません。 記法を暗記対象として提示し、実機での確認は第19回の重点復習（AppArmor・Kata と同じ枠）に送ります。

試験対策として不足しないのか#

CKS の公式コンピテンシーは「Pod 間通信の暗号化を Cilium / Istio で実装する」であり、SPIFFE / SPIRE の構築そのものは問われません。本回で暗記対象とするのは次の 2 点です。

1. authentication: {mode: "required"} の記法（ingress / egress ブロックの中に書く）
2. 「認証と暗号化は別物」という区別——これは選択肢の読み分けで直接効きます

実機で SPIRE を動かせないことは、試験対応上の欠落にはなりません。むしろ 「ハードニングが後から入れる機能を止める」という現実を先に知っておくことのほうが、CKS 保持者として現場で問われます。

Istio の PeerAuthentication STRICT（記法のみ）#

CKS のコンピテンシーは Cilium, Istio と 2 つを併記しています。「どちらかを知っていればよい」のか「両方」なのかは公式に明示がありません。 本書は実装は Cilium で行い、Istio は記法を押さえる方針を採ります。判断の根拠は 2 つです。

1. Istio の導入はサイドカー注入を伴い、クラスタ全体の構成が変わる。試験の 120 分でゼロから構築させる設問は現実的でない
2. 設問が「暗号化を有効にせよ」の形なら、CNI 層で完結する Cilium のほうが手数が少ない。逆に「既に Istio が入っている環境で mTLS を STRICT にせよ」なら記法だけで足りる

つまり Cilium は手を動かせるように、Istio は記法を書けるように——という配分です。

Istio はサイドカー（Envoy）を各 Pod に注入し、サイドカー間で mTLS を張ります。Cilium が「CNI 層で暗号化する」のに対し、Istio は「アプリの隣で TLS を終端する」——働く層が違います。

apiVersion: security.istio.io/v1
kind: PeerAuthentication
metadata:
  name: default
  namespace: fanclub
spec:
  mtls:
    mode: STRICT

Cilium L7 NetworkPolicy —— L3/L4 の限界とその先#

第3回で書いたポリシーは何を許していたか#

実行コマンド（k8s-ops・developer）：

$ kubectl get networkpolicy -n fanclub allow-backend-from-frontend -o yaml | sed -n '/spec:/,$p'

実行結果：

spec:
  ingress:
  - from:
    - podSelector:
        matchLabels:
          app: fanclub-frontend
    ports:
    - port: 8080
      protocol: TCP
  podSelector:
    matchLabels:
      app: fanclub-backend
  policyTypes:
  - Ingress

これは「frontend から backend の 8080 への TCP」を許しています。その TCP の上で何を喋るかは一切問いません。 frontend が侵害されれば、攻撃者は backend の任意のエンドポイントを叩けます。

CiliumNetworkPolicy が足すもの#

本ラボの実トポロジ#

ポリシーを書く前に、誰が誰に通信しているのかを確定させます。第3回で設計した経路そのものです。

ブラウザ
  → Gateway（Traefik・192.168.1.200:443）
    → HTTPRoute（/ をすべて frontend へ）
      → fanclub-frontend（nginx）
          ├─ /            静的ファイル
          └─ /api/        proxy_pass → fanclub-backend:8080
            → fanclub-backend（Payara）
              → fanclub-db（PostgreSQL 5432）

Prometheus（monitoring）→ fanclub-backend:8080/metrics

nginx の設定を実際に見ると、/api/ を backend へ中継していることが確認できます。

実行コマンド（k8s-ops・developer）：

$ FPOD=$(kubectl get pods -n fanclub -l app=fanclub-frontend -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n fanclub $FPOD -- grep -A 5 'location /api/' /etc/nginx/conf.d/default.conf

実行結果：

    location /api/ {
        proxy_pass http://fanclub-backend:8080;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }

Traefik から backend への直接の経路はありません。 L7 ポリシーの起点は frontend と Prometheus の 2 つです。

設計する L7 ポリシー#

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: fanclub-backend-l7
  namespace: fanclub
spec:
  endpointSelector:
    matchLabels:
      app: fanclub-backend
  ingress:
    - fromEndpoints:
        - matchLabels:
            app: fanclub-frontend
      toPorts:
        - ports:
            - port: "8080"
              protocol: TCP
          rules:
            http:
              - method: "GET"
                path: "/api/members$"
              - method: "GET"
                path: "/api/members/[0-9]+$"
              - method: "POST"
                path: "/api/members$"
              - method: "PUT"
                path: "/api/members/[0-9]+$"
              - method: "DELETE"
                path: "/api/members/[0-9]+$"
    - fromEndpoints:
        - matchLabels:
            k8s:io.kubernetes.pod.namespace: monitoring
            app.kubernetes.io/name: prometheus
      toPorts:
        - ports:
            - port: "8080"
              protocol: TCP
          rules:
            http:
              - method: "GET"
                path: "/metrics$"

やってみよう③：L7 NetworkPolicy の適用と HTTP 426 の解決#

ステップ1：そのまま適用しても L7 は効かない#

上のポリシーを cnp-l7.yaml として保存し、適用します。

実行コマンド（k8s-ops・developer）：

$ kubectl apply -f cnp-l7.yaml
$ kubectl get cnp -n fanclub

実行結果：

ciliumnetworkpolicy.cilium.io/fanclub-backend-l7 created
NAME                 AGE   VALID
fanclub-backend-l7   12s   True

frontend Pod から backend を叩いて確認します。

実行コマンド：

$ kubectl exec -n fanclub $FPOD -- wget -S -q -O /dev/null http://fanclub-backend:8080/api/members
$ kubectl exec -n fanclub $FPOD -- wget -S -q -O /dev/null http://fanclub-backend:8080/api/admin

実行結果：

  HTTP/1.1 200 OK
  HTTP/1.1 404 Not Found
wget: server returned error: HTTP/1.1 404 Not Found

原因は第3回で書いた既存のポリシーです。allow-backend-from-frontend が 8080/TCP をまるごと許可しています。

Cilium のポリシーは加算的で、より広い許可が勝ちます。 「L7 で絞ったつもり」でも、同じ経路を L3/L4 で全許可するルールが並んでいれば、そちらが通り道になります。

ステップ2：既存の L3/L4 ポリシーを外す#

実行コマンド（k8s-ops・developer）：

$ kubectl get networkpolicy -n fanclub allow-backend-from-frontend -o yaml > ~/np-backend-from-frontend.bak-11.yaml
$ kubectl get networkpolicy -n fanclub allow-backend-from-monitoring -o yaml > ~/np-backend-from-monitoring.bak-11.yaml
$ kubectl delete networkpolicy -n fanclub allow-backend-from-frontend allow-backend-from-monitoring

15 秒ほど待ってから、5 通りの組み合わせを試します。

実行コマンド：

$ PPOD=$(kubectl get pods -n monitoring -l app.kubernetes.io/name=prometheus -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n fanclub $FPOD -- wget -S -q -O /dev/null http://fanclub-backend:8080/api/members
$ kubectl exec -n fanclub $FPOD -- wget -S -q -O /dev/null http://fanclub-backend:8080/api/admin
$ kubectl exec -n fanclub $FPOD -- wget -S -q -O /dev/null http://fanclub-backend:8080/metrics
$ kubectl exec -n monitoring $PPOD -c prometheus -- wget -S -q -O /dev/null http://fanclub-backend.fanclub:8080/metrics
$ kubectl exec -n monitoring $PPOD -c prometheus -- wget -S -q -O /dev/null http://fanclub-backend.fanclub:8080/api/members

実行結果：

ステップ3：しかしブラウザからは 426 になる#

Pod 間では意図どおり動きました。ところが外形の確認をすると壊れています。

実行コマンド（k8s-ops・developer）：

$ curl -k -s --noproxy '*' -m 10 -D - -o /dev/null https://fanclub.local/api/members

実行結果：

HTTP/2 426
content-type: text/plain
date: ...
server: nginx/1.27.5
content-length: 16

HTTP 426 Upgrade Required。 切り分けの材料を並べます。

実行コマンド（設定の確認）：

$ kubectl exec -n fanclub $FPOD -- grep -c 'proxy_http_version' /etc/nginx/conf.d/default.conf

実行結果：

0

ステップ4：アプリ側を直す#

default.conf はフロントエンドのイメージに同梱されています（ConfigMap fanclub-frontend-config が持っているのは config.js だけです）。イメージを作り直さずに設定を差し替えるため、既存の ConfigMap に default.conf を足して、同じ名前でマウントします。

変更は GitOps 経由で行います。 第9回・第10回と同じく、リポジトリの base/ を編集して push し、ArgoCD に同期させます。

4-1. base/configmap.yaml に default.conf を追加する

fanclub-frontend-config の data に default.conf を足します（足すのは proxy_http_version 1.1; の 1 行だけで、あとはイメージ同梱の内容と同じです）。

apiVersion: v1
kind: ConfigMap
metadata:
  name: fanclub-frontend-config
data:
  config.js: |
    window.API_BASE_URL = "/api";
  # Cilium の L7 NetworkPolicy を有効にすると、nginx の proxy_pass が
  # 既定で使う HTTP/1.0 を Cilium の Envoy が拒否して 426 Upgrade Required を返す。
  # proxy_http_version 1.1 を明示してイメージ同梱の default.conf を上書きする。
  default.conf: |
    server {
        listen       80;
        server_name  _;
        root   /usr/share/nginx/html;
        index  index.html;

        location /api/ {
            proxy_pass http://fanclub-backend:8080;
            proxy_http_version 1.1;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        }

        location / {
            try_files $uri $uri/ =404;
        }

        location /css/ {
            expires 7d;
            access_log off;
        }
        location /js/ {
            expires 7d;
            access_log off;
        }
    }

4-2. base/frontend-deployment.yaml にマウントを追加する

volume は既存の config をそのまま使い、volumeMounts に 1 つ足すだけです（同じ ConfigMap の別のキーを別の場所へマウントします）。

        volumeMounts:
        - name: config
          mountPath: /usr/share/nginx/html/config.js
          subPath: config.js
        # L7 NetworkPolicy 適用時の HTTP 426 を避けるため
        # イメージ同梱の default.conf を ConfigMap の内容で上書きする
        - name: config
          mountPath: /etc/nginx/conf.d/default.conf
          subPath: default.conf
        - name: nginx-cache
          mountPath: /var/cache/nginx
        - name: nginx-run
          mountPath: /var/run

4-3. commit して push する

実行コマンド（k8s-ops・developer）：

$ cd ~/gitops/gitops-fanclub
$ git add -A
$ git commit -m 'frontend: force HTTP/1.1 on proxy_pass for Cilium L7 policy'
$ export no_proxy="$no_proxy,k8s-registry"
$ git push

実行結果：

remote: Processed 1 references in total
To http://k8s-registry:3000/developer/gitops-fanclub.git
   e84a4e9..06d8c88  main -> main

4-4. ArgoCD の同期を待つ

実行コマンド：

$ kubectl get app fanclub-api-prod -n argocd -o jsonpath='{.status.sync.status} {.status.health.status} {.status.sync.revision}'

実行結果：

Synced Healthy 06d8c88...

実測では push から 30 秒以内に同期が完了しました（syncPolicy は automated: {prune: true, selfHeal: true}）。frontend Pod が作り直され、設定が反映されます。

実行コマンド：

$ FPOD=$(kubectl get pods -n fanclub -l app=fanclub-frontend -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n fanclub $FPOD -- grep -c 'proxy_http_version' /etc/nginx/conf.d/default.conf

実行結果：

1

適用後の確認。

実行コマンド（k8s-ops・developer）：

$ curl -k -s --noproxy '*' -m 10 -o /dev/null -w 'members: HTTP %{http_code}\n' https://fanclub.local/api/members
$ curl -k -s --noproxy '*' -m 10 -o /dev/null -w 'admin:   HTTP %{http_code}\n' https://fanclub.local/api/admin

実行結果：

members: HTTP 200
admin:   HTTP 403

アプリは復旧し、L7 の制限は効いたままです。 セキュリティ機能を入れるためにアプリケーション側を直す——この順番は現場でしばしば逆転します。 「セキュリティ要件が先にあり、アプリがそれに合わせる」という進め方ができるかどうかが、実装の成否を分けます。

Hubble —— 拒否を「見る」#

Cilium には Hubble という観測機能が組み込まれています。演習①で hubble.enabled: true を指定したので、すでに動いています。

やってみよう④：Hubble で L7 拒否を観測する#

実行コマンド（k8s-ops・developer）：

$ kubectl exec -n kube-system $CPOD -c cilium-agent -- hubble status

実行結果：

Healthcheck (via unix:///var/run/cilium/hubble.sock): Ok
Current/Max Flows: 4,095/4,095 (100.00%)
Flows/s: 93.05

観測を開始し、別のセッションで許可されるリクエストと拒否されるリクエストを流します。

実行コマンド：

$ kubectl exec -n kube-system $CPOD -c cilium-agent -- hubble observe --namespace fanclub --follow

実行結果（抜粋）：

23:19:47.680: fanclub/fanclub-frontend-59b469cf6-5gcjl:41776 (ID:8580) -> fanclub/fanclub-backend-67dc44fc95-jtv7j:8080 (ID:16266) to-proxy FORWARDED (TCP Flags: SYN)
23:19:47.681: fanclub/fanclub-frontend-59b469cf6-5gcjl:41776 (ID:8580) -> fanclub/fanclub-backend-67dc44fc95-jtv7j:8080 (ID:16266) http-request FORWARDED (HTTP/1.1 GET http://fanclub-backend:8080/api/members)
23:19:47.688: fanclub/fanclub-frontend-59b469cf6-5gcjl:41776 (ID:8580) <- fanclub/fanclub-backend-67dc44fc95-jtv7j:8080 (ID:16266) http-response FORWARDED (HTTP/1.1 200 7ms (GET http://fanclub-backend:8080/api/members))
23:19:48.190: fanclub/fanclub-frontend-59b469cf6-5gcjl:41812 (ID:8580) -> fanclub/fanclub-backend-67dc44fc95-jtv7j:8080 (ID:16266) http-request DROPPED (HTTP/1.1 GET http://fanclub-backend:8080/api/admin)
23:19:48.190: fanclub/fanclub-frontend-59b469cf6-5gcjl:41812 (ID:8580) <- fanclub/fanclub-backend-67dc44fc95-jtv7j:8080 (ID:16266) http-response FORWARDED (HTTP/1.1 403 0ms (GET http://fanclub-backend:8080/api/admin))

Prometheus からの /metrics も同じ画面に出ます。

23:19:44.566: monitoring/prometheus-kube-prometheus-stack-prometheus-0:38910 (ID:59516) -> fanclub/fanclub-backend-67dc44fc95-4vwbz:8080 (ID:16266) http-request FORWARDED (HTTP/1.1 GET http://10.244.4.66:8080/metrics)
23:19:44.569: monitoring/prometheus-kube-prometheus-stack-prometheus-0:38910 (ID:59516) <- fanclub/fanclub-backend-67dc44fc95-4vwbz:8080 (ID:16266) http-response FORWARDED (HTTP/1.1 200 3ms (GET http://10.244.4.66:8080/metrics))

1 行ずつ読みます。

よく使うフィルタです。

$ hubble observe --namespace fanclub --protocol http
$ hubble observe --verdict DROPPED
$ hubble observe --pod fanclub-backend --last 50

toFQDNs（DNS ベースの egress 制御）#

第3回で扱った egress 制御は IP と CIDR が単位でした。Cilium は FQDN で外部接続先を絞ることができます。Cilium の DNS proxy が DNS 応答を監視して IP を学習する仕組みです。

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: egress-fqdn-example
  namespace: fanclub
spec:
  endpointSelector:
    matchLabels:
      app: fanclub-batch
  egress:
    - toFQDNs:
        - matchName: "api.example.com"
        - matchPattern: "*.example.com"
    - toEndpoints:
        - matchLabels:
            k8s:io.kubernetes.pod.namespace: kube-system
            k8s-app: kube-dns
      toPorts:
        - ports:
            - port: "53"
              protocol: UDP
          rules:
            dns:
              - matchPattern: "*"

本書ラボでも動きます。default namespace に検証用の Pod を立てて確かめます。

実行コマンド（k8s-ops・developer）：

$ kubectl run fqdn-probe --image=busybox:1.37 --restart=Never -- sleep 3600
$ kubectl wait --for=condition=Ready pod/fqdn-probe --timeout=90s
$ kubectl exec fqdn-probe -- nslookup registry.k8s.io

実行結果（抜粋）：

Address: 34.96.108.209

Non-authoritative answer:
Name:	registry.k8s.io
Address: 2600:1901:0:bbc4::

Pod は自分で外部ドメインを解決できています。 これが toFQDNs の前提です。検証用のポリシーを作ります——先ほどの例から namespace と endpointSelector の 2 箇所を変え、許可するのは registry.k8s.io だけにします。

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: fqdn-probe-egress
  namespace: default
spec:
  endpointSelector:
    matchLabels:
      run: fqdn-probe
  egress:
    - toFQDNs:
        - matchName: "registry.k8s.io"
    - toEndpoints:
        - matchLabels:
            k8s:io.kubernetes.pod.namespace: kube-system
            k8s-app: kube-dns
      toPorts:
        - ports:
            - port: "53"
              protocol: UDP
          rules:
            dns:
              - matchPattern: "*"

実行コマンド：

$ kubectl apply -f cnp-fqdn.yaml
$ sleep 15
$ kubectl exec fqdn-probe -- wget -q -O /dev/null --timeout=8 https://registry.k8s.io/v2/ ; echo "exit=$?"
$ kubectl exec fqdn-probe -- wget -q -O /dev/null --timeout=8 https://github.com/ ; echo "exit=$?"

実行結果：

wget: note: TLS certificate validation not implemented
exit=0
wget: download timed out
exit=1

許可した registry.k8s.io は通り、許可していない github.com は遮断されました。 名前解決自体はどちらも成功する（DNS を許可しているため）のに、接続だけが FQDN 単位で選別されている点に注目してください。

Cilium が学習した対応表も見られます。

実行コマンド：

$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg fqdn cache list

実行結果：

Endpoint   Source   FQDN               TTL   ExpirationTime             IPs
1629       lookup   registry.k8s.io.   15    2026-07-28T23:21:50.289Z   2600:1901:0:bbc4::
1629       lookup   registry.k8s.io.   15    2026-07-28T23:21:50.289Z   34.96.108.209
1629       lookup   github.com.        18    2026-07-28T23:21:53.597Z   20.27.177.113

確認が済んだら片付けます。

実行コマンド：

$ kubectl delete cnp -n default fqdn-probe-egress
$ kubectl delete pod fqdn-probe

暗記必須コマンド（Cilium / L7 / Hubble）#

Cilium のドキュメントは CKS の Resources Allowed に含まれますが、許可されるのは https://docs.cilium.io/en/stable 配下のみです（第1回で確定済み）。試験時間内に検索している余裕もありません。構造は手に覚えさせてください。

$ kubectl -n kube-system get pods -l k8s-app=cilium -o wide
$ CPOD=$(kubectl get pods -n kube-system -l k8s-app=cilium --field-selector spec.nodeName=<node> -o jsonpath='{.items[0].metadata.name}')
$ kubectl exec -n kube-system $CPOD -c cilium-agent -- cilium-dbg status

IPsec を選ぶ場合の鍵#

WireGuard は鍵を Cilium が自動生成しますが、IPsec では鍵の Secret を自分で作ります。 コンピテンシーの文言は暗号化方式を限定していないため、どちらを問われても答えられるようにしておきます。

kubectl create -n kube-system secret generic cilium-ipsec-keys \
    --from-literal=keys="3+ rfc4106(gcm(aes)) $(dd if=/dev/urandom count=20 bs=1 2> /dev/null | xxd -p -c 64) 128"

Secret は kube-system に置きます（Cilium と同じ namespace であることが必要）。ローテーション中は新旧の鍵が共存し、エンドポイントごとに使用中の鍵を追跡するため無停止で更新できます。

まとめ#

• 稼働中クラスタの CNI 入れ替えは、公式の per-node 無停止手順が本書ラボ（Calico BGP + IPIP）では成立しません。一括移行を選び、ダウンタイムを前提に設計します
• Cilium を入れるだけで Calico の IP 自動検出が壊れます。共存させるなら IP_AUTODETECTION_METHOD の固定が必要です
• CNI が無い瞬間、admission webhook がクラスタをロックします。移行前に退避します
• firewalld は VXLAN（8472/udp）・health（4240/tcp）・WireGuard（51871/udp）を個別に開けます。ping が通ることは根拠になりません
• 透過暗号化は機密性だけを守ります。相互認証は mutual authentication の役目で、Cilium では両者が独立しています
• wg show と 2 点の tcpdump で「外は暗号・中は平文」を証明できます
• L7 ポリシーは既存の L3/L4 許可があると効きません。置き換えとして設計します
• L7 制御はアプリの HTTP バージョンの前提を露呈させます（nginx の proxy_pass は既定 HTTP/1.0）
• Hubble の to-proxy / http-request DROPPED で L7 の効きを確認できます
• 第6回の SELinux ハードニングは mutual authentication（SPIRE）も止めます。第10回の gVisor に続く 2 例目です

理解度チェック（○×形式・全 9 問）#

次の各文が正しいか（○）誤りか（×）を判断してください。下の「解答と解説」を開くと答え合わせができます。

1. 第3回で作った標準 NetworkPolicy は Cilium 移行後もそのまま有効である
2. Cilium 公式の per-node 移行手順に従えば、どんなクラスタでも無停止で移行できる
3. 透過暗号化（WireGuard）は通信相手の相互認証まで行う
4. Cilium の mutual authentication を有効にすれば、通信は暗号化される
5. CiliumNetworkPolicy の L7 ルールで拒否されたリクエストは、パケットが破棄されるのではなく HTTP 403 が返る
6. 別 Namespace の Endpoint は k8s:io.kubernetes.pod.namespace ラベルで指定する
7. L7 ポリシーを追加すれば、同じ相手・同じポートを許可する既存の L3/L4 ポリシーが残っていても L7 の制限が効く
8. toFQDNs を使うときは、DNS への egress を rules.dns 付きで許可する必要がある
9. cilium-dbg status --verbose で no route to host が出るときは、経路ではなくファイアウォールを疑うべきである

次回予告#

第12回「最小イメージ + 静的解析（Kubesec + KubeLinter）」から D5（サプライチェーンセキュリティ） に入ります。distroless / multi-stage build でベースイメージを最小化し、Kubesec でマニフェストをスコアリング、KubeLinter で CI 段階のベストプラクティス違反を検出します。「動くイメージ」から「攻撃面の小さいイメージ」へ進めます。

→ 詳しくは第12回 最小イメージ + 静的解析（Kubesec + KubeLinter）

リンク
