CKA編⑨ Service詳細とMetalLB

新卒インフラエンジニア向け「Kubernetes 実践教科書 ② CKA クラスタ構築・運用編」（全16回）の第9回です。前回まででクラスタの「載せ方」と「統制」を身につけました。本回から第3部「ネットワーク」に入ります。第1巻でも Service の 4 タイプ（ClusterIP／NodePort／LoadBalancer／ExternalName）には触れましたが、あれは kind 上の概念紹介が中心でした。本回はそれを運用者の視点で kube-proxy の仕組みまで踏み込んで掘り下げ、さらに第1巻では「概念だけ」だった LoadBalancer タイプを、MetalLB を使ってオンプレの kubeadm クラスタで実際に払い出します。第1巻では kind の extraPortMappings に頼って外部公開していましたが、本番の kubeadm オンプレには「外部 IP を自動で配る仕組み」がありません。その穴を埋めるのが MetalLB です。

操作は基本的に作業端末 k8s-ops（192.168.1.122）から kubectl で行います。プロンプトの $ は一般ユーザー developer を表します。第4回で配布した admin.conf（cluster-admin の全権）を使うので、本回の Service・MetalLB リソースの作成もこの権限で行えます。本回で作る YAML は k8s-ops の developer のホーム配下に作業ディレクトリを作ってまとめます（ファイルの所有者は developer・sudo は使いません）。

実行コマンド（k8s-ops・developer）：

$ mkdir -p ~/networking && cd ~/networking

目次

1. 今ここマップ（全 16 回中の現在地）
2. この回のゴール
3. Service の 4 タイプ（動作原理）
4. kube-proxy が Service を実装する
5. Service と EndpointSlice
6. オンプレの LoadBalancer 問題と MetalLB
7. MetalLB を Helm で導入する
8. IPAddressPool と L2Advertisement を設定する
9. やってみよう
10. まとめ
11. 理解度チェック（○×形式・全 9 問）
12. 次回予告

今ここマップ（全 16 回中の現在地）#

本シリーズは 6 部構成です。現在地は第3部「ネットワーク」の第9回です。

• 第1部 クラスタ構築（第1〜5回）
• 第2部 ワークロード管理（第6〜8回）
• 第3部 ネットワーク（第9〜11回）← 今ここ
• 第4部 ストレージ（第12回）
• 第5部 監視・運用（第13〜14回）
• 第6部 トラブルシュート（第15〜16回）

この回のゴール#

本回を終えると、次のことができるようになります。到達できたかは記事末の「やってみよう」と「理解度チェック」で確認します。

• ClusterIP／NodePort／LoadBalancer／ExternalName の 4 タイプの動作原理と使い分けを説明できる
• kube-proxy（iptables／ipvs モード）が Service をどう実装しているかを理解する
• Service と EndpointSlice の対応を kubectl で確認し、疎通トラブルの切り分けに使える
• MetalLB を導入し、オンプレの LoadBalancer Service に外部 IP が払い出されることを実機で確認できる

Service の 4 タイプ（動作原理）#

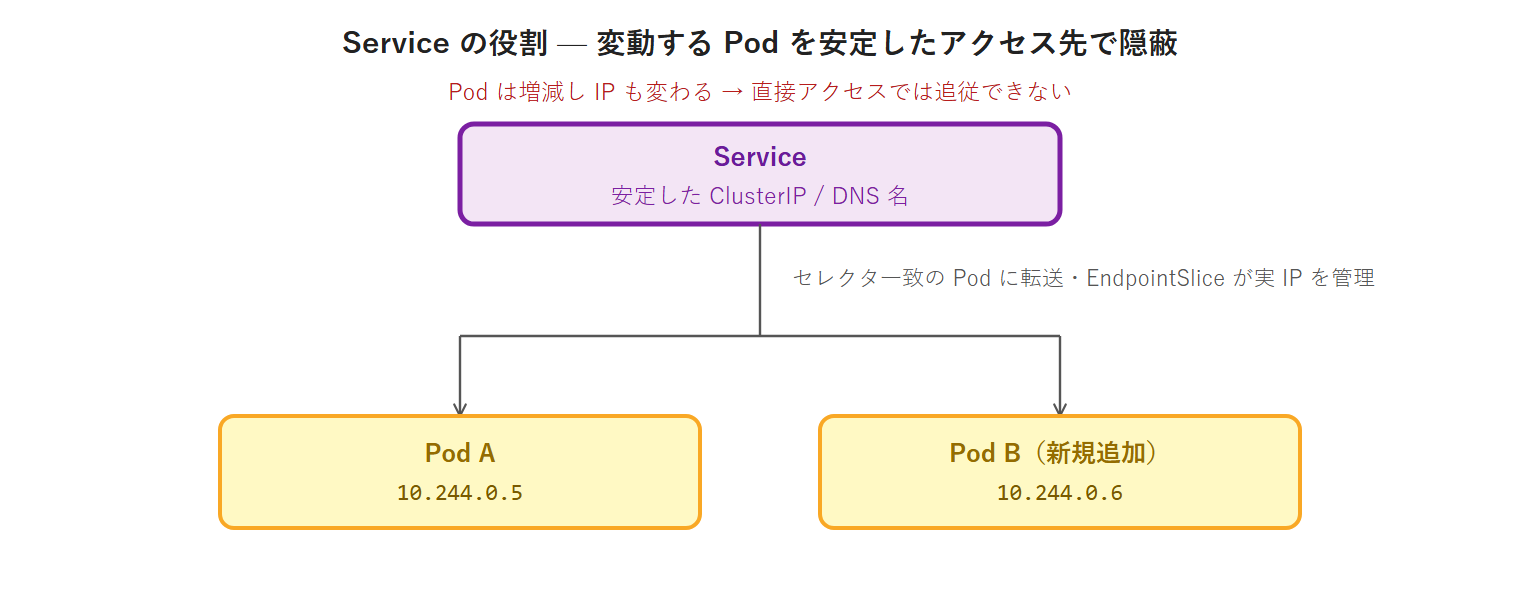

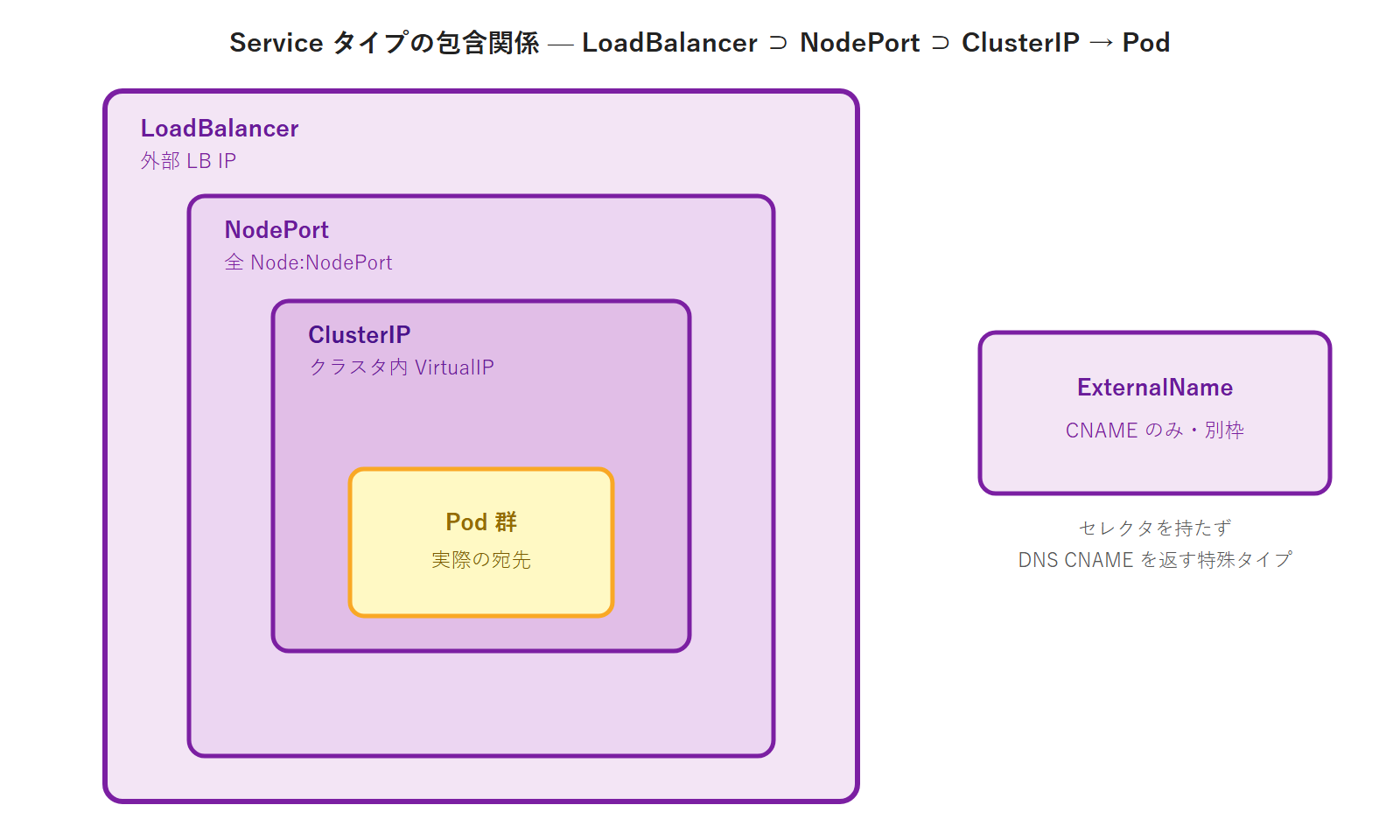

Service は「移り変わる Pod 群」への安定した宛先を提供する仕組みです。Pod は再作成のたびに IP が変わりますが、Service の名前と仮想 IP は変わりません。タイプは 4 つあり、「どこまで露出するか」で使い分けます。露出範囲は ClusterIP（内部だけ）⊂ NodePort（ノードのポート）⊂ LoadBalancer（外部の単一 IP）と入れ子になっており、ExternalName だけは毛色が違って Pod を持ちません。

• ClusterIP（既定）：クラスタ内部でだけ使える仮想 IP を 1 つ割り当てる。外部からは直接触れない。Pod 間通信の基本形。
• NodePort：全ノードの高位ポート（既定 30000〜32767）で公開する。ノードIP:NodePort で外部から届く。内部的には ClusterIP も持つ。
• LoadBalancer：外部ロードバランサから単一の外部 IPで公開する。NodePort と ClusterIP を内包する。クラウドでは各社の LB が、オンプレでは MetalLB のような実装が IP を払い出す。
• ExternalName：外部のホスト名へ DNS の CNAME で委譲するだけ。Pod もセレクタも持たず、クラスタ内から外部サービスを名前で呼ぶときに使う。

実際に fanclub の Service を見てみます。第4回で移行した fanclub-api は 3 つの Service を持っています。

実行コマンド（k8s-ops・developer）：

$ kubectl get svc -n fanclub

実行結果：

NAME               TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
fanclub-backend    ClusterIP   10.103.27.80    <none>        8080/TCP   3d
fanclub-db         ClusterIP   None            <none>        5432/TCP   3d
fanclub-frontend   ClusterIP   10.101.43.65    <none>        80/TCP     3d

3 つとも ClusterIP です。注目は fanclub-db の CLUSTER-IP が None になっている点です。これは ヘッドレス Service（spec.clusterIP: None）で、仮想 IP を持たず、DNS で各 Pod の IP を直接返します。StatefulSet の fanclub-db のように「個々の Pod を名前で区別したい」用途で使います。EXTERNAL-IP はすべて <none>――つまり現時点では外部から直接届くものはありません。ブラウザからの https://fanclub.local アクセスは第11回で Traefik を通して復活させます。

kube-proxy が Service を実装する#

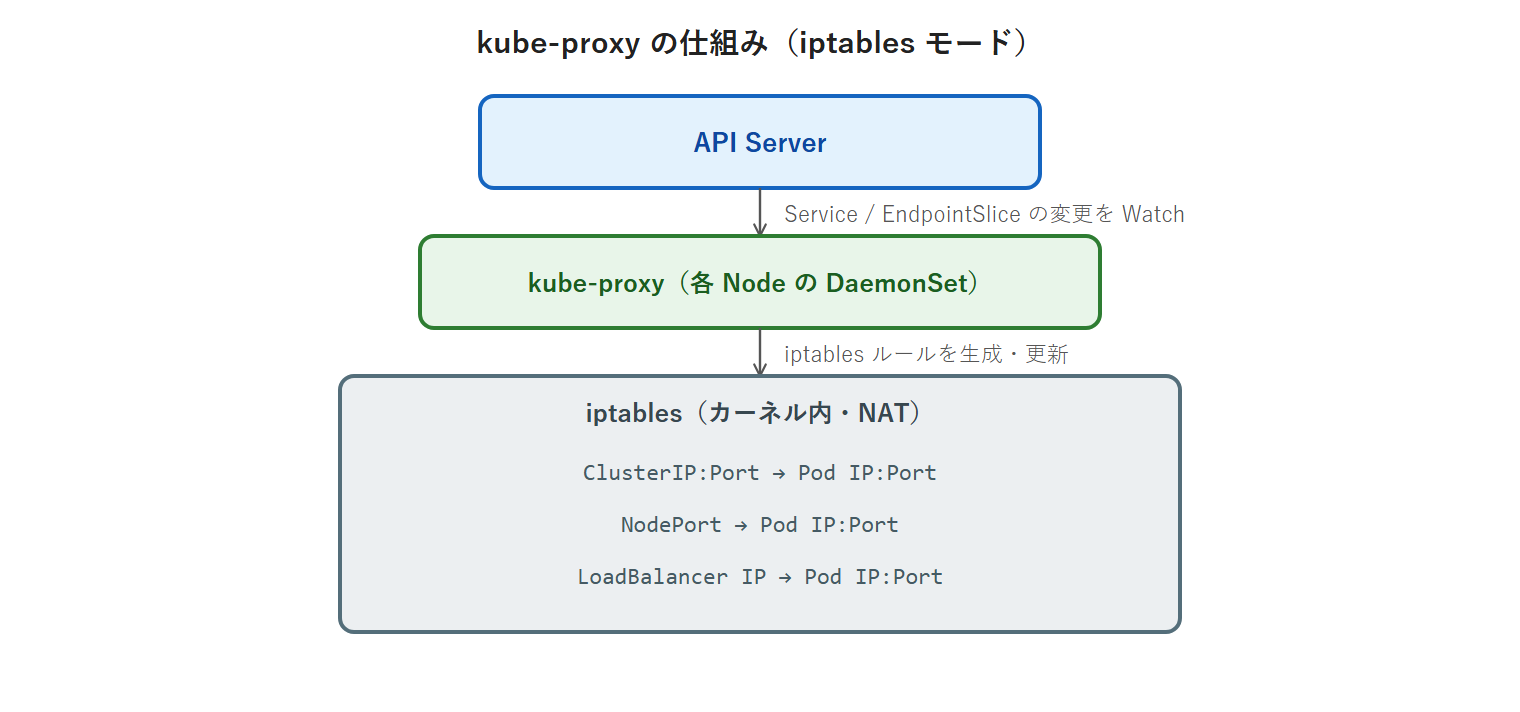

ここで大事な事実を押さえます。ClusterIP は「実体のない仮想 IP」です。その IP に紐づくネットワークインターフェースはどこにもありません。ではなぜ通信が届くのか――各ノードで動く kube-proxy が「その仮想 IP 宛のパケットを、背後の Pod のどれかへ転送する」ルールをカーネルに書き込んでいるからです。kube-proxy は DaemonSet として全ノードに 1 つずつ常駐しています。

実行コマンド（k8s-ops・developer）：

$ kubectl get pods -n kube-system -l k8s-app=kube-proxy -o wide

実行結果（5 ノード分・抜粋）：

NAME               READY   STATUS    RESTARTS   AGE   IP              NODE
kube-proxy-4xk9d   1/1     Running   0          3d    192.168.1.125   k8s-cp-01
kube-proxy-7mtqv   1/1     Running   0          3d    192.168.1.126   k8s-cp-02
kube-proxy-9wz2r   1/1     Running   0          3d    192.168.1.127   k8s-cp-03
kube-proxy-c8n5b   1/1     Running   0          3d    192.168.1.128   k8s-wl-01
kube-proxy-hp6lk   1/1     Running   0          3d    192.168.1.129   k8s-wl-02

kube-proxy には主に 2 つのモードがあります。動作モードは ConfigMap kube-proxy の mode フィールドで決まります。実機で確認します。

実行コマンド（k8s-ops・developer）：

$ kubectl get configmap kube-proxy -n kube-system -o jsonpath='{.data.config\.conf}' | grep mode

実行結果：

    mode: ""

mode が空文字（""）になっています。これは「既定モードにお任せ」を意味し、Linux では iptables モードが選ばれます。kubeadm の初期状態はこれです。2 つのモードの違いは次のとおりです。

• iptables モード（既定）：Service ごとに iptables のルールチェーンを作り、宛先を Pod へ DNAT する。ルール評価が線形なので、Service 数が数千規模になると遅くなる傾向がある。小〜中規模では十分。
• ipvs モード：Linux カーネルの IPVS（ハッシュテーブル方式）を使い、大量の Service でもルックアップが高速。負荷分散アルゴリズム（rr／lc など）も選べる。大規模クラスタ向け。

CKA では「ClusterIP は kube-proxy のルールがあって初めて機能する仮想 IP」「モードは iptables と ipvs があり、既定は iptables」という関係を押さえておけば十分です。モードの切り替えは ConfigMap の mode を ipvs にして kube-proxy を再起動しますが、本回では概念の理解にとどめます。

Service と EndpointSlice#

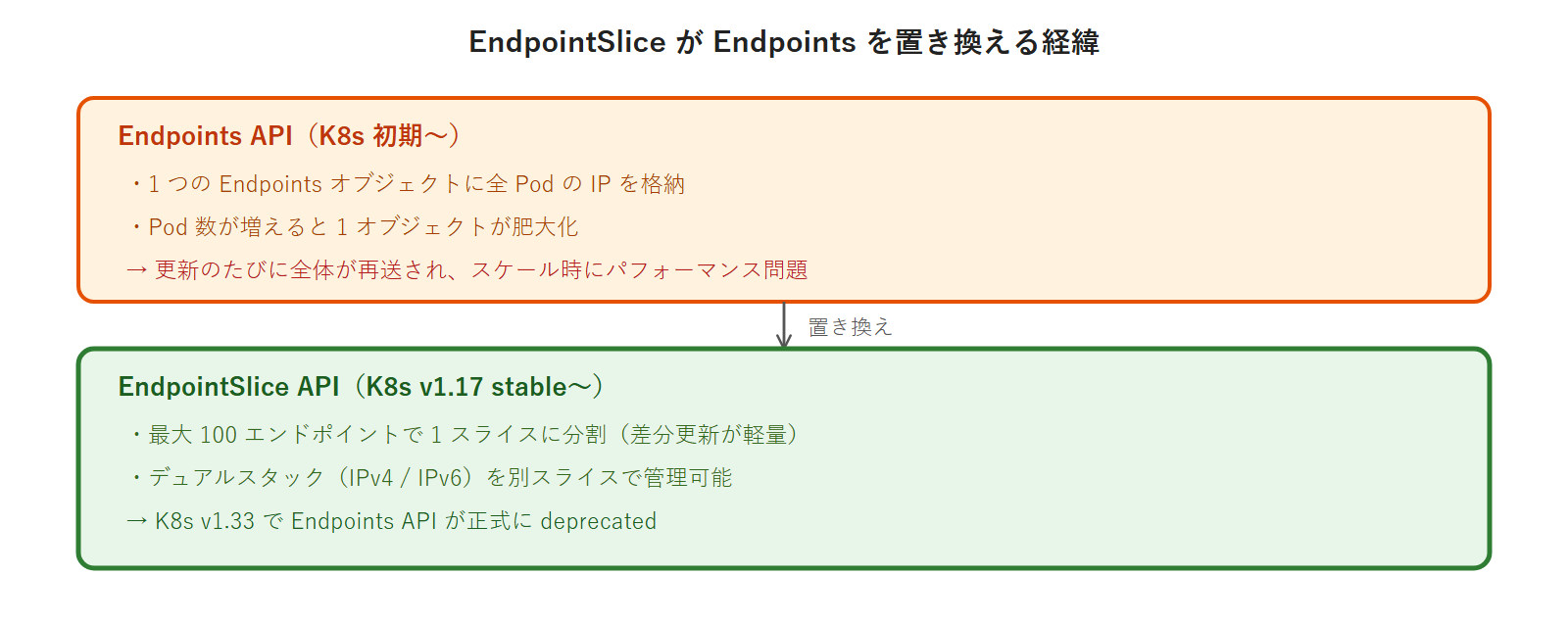

Service は「宛先の看板」で、実際の転送先 Pod の一覧は別のリソース EndpointSlice が持ちます。Service の selector に一致した Pod の IP とポートが、コントローラーによって EndpointSlice に自動登録されます。kube-proxy はこの EndpointSlice を見て転送ルールを作ります。fanclub の EndpointSlice を見てみます。

実行コマンド（k8s-ops・developer）：

$ kubectl get endpointslices -n fanclub

実行結果：

NAME                     ADDRESSTYPE   PORTS   ENDPOINTS         AGE
fanclub-backend-x8k2v    IPv4          8080    10.244.215.215    3d
fanclub-db-r7n4p         IPv4          5432    10.244.119.159    3d
fanclub-frontend-q3m9t   IPv4          80      10.244.215.217    3d

fanclub-backend の EndpointSlice には Pod IP 10.244.215.215:8080 が登録されています。これが「Service fanclub-backend:8080 宛の通信が最終的に届く先」です。ここでトラブルシュートの定石を覚えてください。Service に繋がらないとき、EndpointSlice の ENDPOINTS が空なら、selector と Pod のラベルが一致していないのが典型的な原因です（第10回・第16回のトラブルシュートで再登場します）。看板（Service）はあるのに転送先（EndpointSlice）が空、という状態を疑うわけです。

Service のフィールドを自分で調べたいときは kubectl explain が使えます。CKA 試験はドキュメント持ち込みですが、手元で素早く確認できるこの型は、身につけておくと試験でも実務でも役立ちます。

実行コマンド（k8s-ops・developer）：

$ kubectl explain service.spec.type

実行結果（抜粋）：

KIND:       Service
VERSION:    v1

FIELD: type <string>
ENUM:
    ClusterIP
    ExternalName
    LoadBalancer
    NodePort

DESCRIPTION:
    type determines how the Service is exposed. Defaults to ClusterIP. Valid
    options are ExternalName, ClusterIP, NodePort, and LoadBalancer.
    ...

オンプレの LoadBalancer 問題と MetalLB#

ここで本回の核心です。クラウドで type: LoadBalancer の Service を作ると、クラウドプロバイダのコントローラー（CCM）が自動で LB を用意し外部 IP を払い出します。しかし私たちの kubeadm オンプレクラスタには CCM がありません。この状態で LoadBalancer Service を作るとどうなるかを、まず実機で確認します。テスト用の nginx を作ります。fanclub とは分けて、使い捨ての default 名前空間に作るので、以降の lb-test 関連コマンドには -n を付けません。

実行コマンド（k8s-ops・developer）：

$ kubectl create deployment lb-test --image=nginx:1.27-alpine
$ kubectl expose deployment lb-test --type=LoadBalancer --port=80

実行コマンド（k8s-ops・developer）：

$ kubectl get svc lb-test

実行結果：

NAME      TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
lb-test   LoadBalancer   10.107.55.219   <pending>      80:31820/TCP   15s

EXTERNAL-IP が <pending> のまま止まっています。IP を払い出す担い手がいないので、いつまで待っても付きません（NodePort 31820 は自動で割り当てられているので、ノード IP 経由なら届きます）。この穴を埋めるのが MetalLB です。MetalLB はオンプレの LAN 上の空き IP を LoadBalancer Service に払い出してくれます。

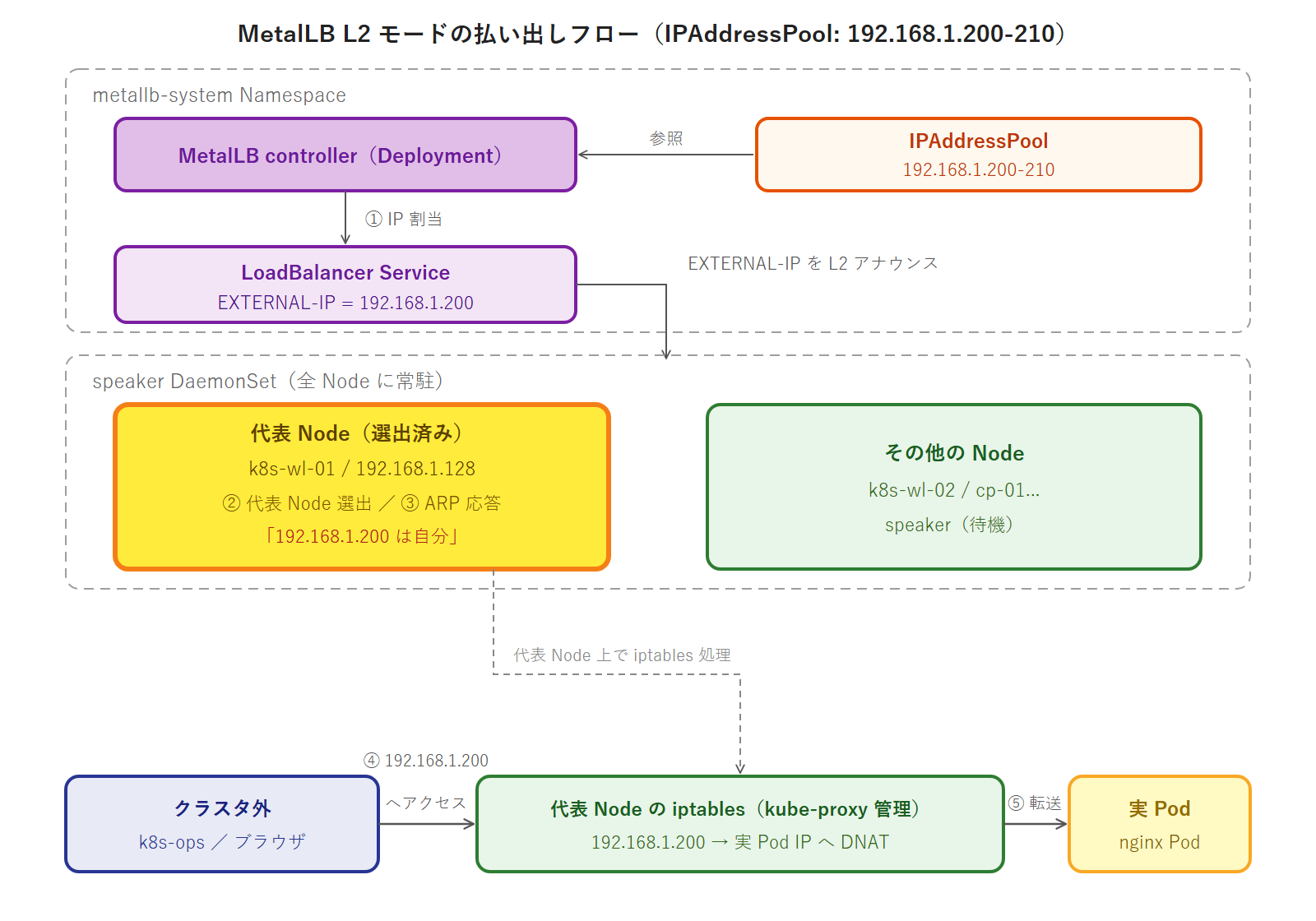

MetalLB には 2 つの動作モードがあります。L2 モードは 1 台のノードが ARP（IPv6 では NDP）で外部 IP の持ち主として応答する方式で、特別なネットワーク機器が不要なため小規模・検証環境に向きます。BGP モードはルーターと BGP を張って経路広告する方式で、複数ノードでの負荷分散に強い一方、対応ルーターが要ります。本シリーズは L2 モードを使います。

なお MetalLB の公式ドキュメントは metallb.universe.tf にあり、これは kubernetes.io の外です。CKA 試験では kubernetes.io 配下しか参照できないため、MetalLB そのものは試験の対象外です。ただし「オンプレで LoadBalancer をどう成立させるか」という考え方は運用で必須なので、本シリーズでは実機で体験しておきます。

MetalLB を Helm で導入する#

MetalLB を Helm chart で導入します。バージョンは v0.16.1 にピン留めします。その前に alma-proxy の whitelist を 1 行足します。chart の配信元は metallb.github.io で、上で触れたドキュメントサイトの metallb.universe.tf とは別ホストです。whitelist にはどちらも入っていないので、chart を取りに行く側の 1 行を足します。これを忘れると、次の helm repo add が Forbidden で弾かれます。

実行コマンド（alma-proxy・root）：

# echo 'metallb.github.io' >> /etc/squid/whitelist.txt
# systemctl reload squid

第2回で CDN 転送先を足したときと同じ手順です（/etc/squid/whitelist.txt は root 所有なので # プロンプト＝root で編集し、squid は reload で反映されます）。作業端末 k8s-ops に戻って、Helm リポジトリを追加します。

実行コマンド（k8s-ops・developer）：

$ helm repo add metallb https://metallb.github.io/metallb
$ helm repo update

実行結果：

"metallb" has been added to your repositories
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "metallb" chart repository
Update Complete. ⎈Happy Helming!⎈

続いて metallb-system Namespace を作って install します。--version でチャートを固定します。なお v0.16 系の chart は既定で BGP 用のバックエンド frr-k8s（各ノードに常駐する DaemonSet）も同梱しますが、本回は L2 モードしか使わないので --set frrk8s.enabled=false で無効化し、構成を controller と speaker だけに絞ってシンプルにします。

実行コマンド（k8s-ops・developer）：

$ helm install metallb metallb/metallb --namespace metallb-system --create-namespace --version 0.16.1 --set frrk8s.enabled=false

コントローラーとスピーカーが立ち上がるまで待ちます（Running になるまで数十秒かかります。まだ ContainerCreating なら少し置いて再実行してください）。controller は Deployment（IP 割り当ての頭脳）、speaker は DaemonSet（各ノードで ARP 応答を担当）です。

実行コマンド（k8s-ops・developer）：

$ kubectl get pods -n metallb-system

実行結果：

NAME                                  READY   STATUS    RESTARTS   AGE
metallb-controller-6cf9c8d7b8-hs2xq   1/1     Running   0          65s
metallb-speaker-2vlq7                 1/1     Running   0          65s
metallb-speaker-6mtn7                 1/1     Running   0          65s
metallb-speaker-8kx4p                 1/1     Running   0          65s
metallb-speaker-ptw9c                 1/1     Running   0          65s
metallb-speaker-xr5nd                 1/1     Running   0          65s

controller が 1 つ、speaker が 5 ノード分（全ノードに 1 つずつ）動いています。これで MetalLB 本体の準備は完了です。ただし、この時点ではまだ「どの IP 範囲を払い出してよいか」を教えていないので、先ほどの lb-test は依然 <pending> のままです。次でアドレスプールを設定します。

IPAddressPool と L2Advertisement を設定する#

MetalLB に「払い出してよい LAN の空き IP 範囲」を IPAddressPool で教え、その範囲を L2 モードで広告する L2Advertisement を作ります。本シリーズの LAN（192.168.1.0/24）では 192.168.1.200〜192.168.1.210 を空きとして確保しています（DHCP レンジや 9 台の VM・HAProxy の .124 とは重複しません）。この範囲を 1 つのプールにします。マニフェストは、vi などのエディタで、冒頭で作った作業ディレクトリ ~/networking に metallb-pool.yaml というファイル名で次の内容を作成します（developer のホーム配下に作るのでファイルの所有者は developer・sudo は不要）。以降の kubectl apply はこのディレクトリにいる前提の相対パスで実行するので、別のシェルを開き直した場合は cd ~/networking で戻ってください。

apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: lan-pool
  namespace: metallb-system
spec:
  addresses:
  - 192.168.1.200-192.168.1.210
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: lan-l2
  namespace: metallb-system
spec:
  ipAddressPools:
  - lan-pool

IPAddressPool が「配ってよい IP の在庫」、L2Advertisement が「その在庫を L2（ARP）で広告する」という宣言です。ipAddressPools でどのプールを広告するか紐付けます。適用します。

実行コマンド（k8s-ops・developer）：

$ kubectl apply -f metallb-pool.yaml

実行結果：

ipaddresspool.metallb.io/lan-pool created
l2advertisement.metallb.io/lan-l2 created

プールを設定した瞬間、MetalLB は <pending> だった lb-test にプール先頭の IP を払い出します。もう一度 Service を見ます。

実行コマンド（k8s-ops・developer）：

$ kubectl get svc lb-test

実行結果：

NAME      TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)        AGE
lb-test   LoadBalancer   10.107.55.219   192.168.1.200   80:31820/TCP   5m

EXTERNAL-IP にプール先頭の 192.168.1.200 が付きました。<pending> からの変化が MetalLB の仕事です。LAN 上のクラスタノード以外のマシン（ここでは作業端末 k8s-ops）からこの IP へ HTTP アクセスしてみます。ノードではないマシンから単一 IP で届くことが、外部公開が成立している証拠になります。なお k8s-ops は第2回で設定したプロキシ環境変数の no_proxy に 192.168.1.0/24 を含んでいるため、この LAN 内の 192.168.1.200 へは alma-proxy を経由せず直接届きます（プールをあえて同じ /24 に置いているのはこのためです）。

実行コマンド（k8s-ops・developer）：

$ curl -s http://192.168.1.200 | head -n 4

実行結果：

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>

クラスタ外の LAN アドレスから、Kubernetes 内部の nginx Pod に単一の外部 IP で届きました。これがオンプレ LoadBalancer の成立です。第11回では、この MetalLB が Traefik（Gateway API 実装）の LoadBalancer Service に 192.168.1.200 を払い出し、https://fanclub.local のブラウザアクセスが復活します。今回のテスト用 lb-test は役目を終えたので削除します（削除すると .200 はプールに戻り、第11回で Traefik が同じプール先頭の .200 を受け取ります）。

実行コマンド（k8s-ops・developer）：

$ kubectl delete svc lb-test
$ kubectl delete deployment lb-test

MetalLB 本体（metallb-system）と IPAddressPool／L2Advertisement は残します。これらは第11回の HTTPS 復活に必要な恒久導入物です。消すのはテスト用の Service と Deployment だけです。

やってみよう#

以下は本文で通した操作を自分の手で確かめ直すための演習です。本文のコマンドをすでに実行済みなら、テスト用の lb-test Service やアドレスプールが「残っている／削除済み」の状態に応じて、作り直しや削除で前提をそろえてから取り組んでください。

まとめ#

本回では Service の仕組みとオンプレの外部公開を掘り下げました。要点は、①Service の 4 タイプは ClusterIP ⊂ NodePort ⊂ LoadBalancer と露出範囲が入れ子で、ExternalName だけは Pod を持たない別枠、②ClusterIP は実体のない仮想 IP で、各ノードの kube-proxy（既定は iptables モード）が転送ルールを書いて初めて機能する、③実際の転送先 Pod は EndpointSlice が持ち、ここが空なら selector 不一致を疑う、④オンプレ kubeadm には CCM が無いため LoadBalancer は <pending> になるが、MetalLB（L2 モード）を入れて IPAddressPool を設定すれば LAN の空き IP を払い出せる、でした。導入した MetalLB は第11回の HTTPS 復活の土台になります。

理解度チェック（○×形式・全 9 問）#

次の各文が正しいか（○）誤りか（×）を判断してください。下の「解答と解説」を開くと答え合わせができます。

1. kubeadm のオンプレクラスタは、標準で LoadBalancer Service に外部 IP を払い出す。
2. ClusterIP は外部から直接アクセスできる仮想 IP である。
3. NodePort の既定のポート範囲は 30000〜32767 である。
4. ClusterIP の仮想 IP は、各ノードの kube-proxy が転送ルールを書くことで初めて機能する。
5. kube-proxy の既定モードは ipvs であり、iptables モードは大規模向けの選択肢である。
6. Service の selector に一致する Pod が無いと、EndpointSlice の ENDPOINTS は空になり疎通しない。
7. ExternalName タイプの Service は Pod を持たず、外部ホスト名へ DNS の CNAME で委譲する。
8. MetalLB の L2 モードは、1 台のノードが ARP で外部 IP の持ち主として応答する。
9. ヘッドレス Service は clusterIP: None を指定し、仮想 IP を持たず個々の Pod の IP を返す。

解答と解説

1=×（CCM が無いので払い出せない。MetalLB 等が必要）／2=×（内部専用。外部からは直接触れない）／3=○（既定 30000-32767）／4=○（kube-proxy のルールで機能する仮想 IP）／5=×（既定は iptables。ipvs が大規模向け）／6=○（ENDPOINTS 空＝selector 不一致の典型）／7=○（Pod を持たず CNAME 委譲）／8=○（L2 は 1 ノードが ARP 応答・フェイルオーバー可）／9=○（clusterIP: None のヘッドレス）

次回予告#

次回・第10回は、通信を「繋ぐ」から「絞る」へ視点を移します。NetworkPolicy で Pod 間通信をホワイトリスト方式で制御する方法を、Calico と Cilium の比較を交えて学び、あわせて疎通トラブルのミニ切り分け演習を行います。
